J-T柱塞式计量泵

J-T柱塞式计量泵是一种能按照工艺流程要求,具有行程可在 0~100% 范围内无级调节定量输送各种液体,且在大行程时被输送介质的计量精度为 ±1% 的通用机械设备。适用于输送温度为-30~120℃,粘度为 0.3~800mm2/s 的不含固状颗粒的介质 。

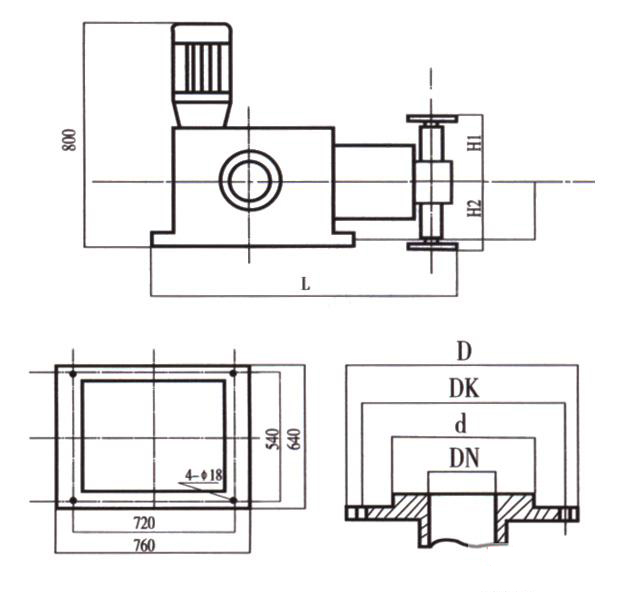

详细介绍 性能参数 安装(外形)尺寸

产品特点:

  • 大流量:7500L/h
  • 高压力:64MPa
  • 电机功率:4~5.5KW
  • 安装简单、操作简便;
  • 流量从0~100%可动态调节;
  • 可手动、电动、变频等多种流量调节;
  • 坚固的活塞设计,防腐蚀处理机件适应严酷的环境使用。

结构特点:

  • J-T柱塞式计量泵采用N形曲轴机构成
  • J-T柱塞式计量泵在运行或停止状态均可调节流量,精度达±1%,完全无泄漏
  • 泵头与动力箱完全正确分开,加固铸铁齿轮箱,确保长期使用寿命
  • 结构合理、性能可靠、运行平稳、调节方便、维护简单。

安装要求:

  •  泵应安装在专门备用的混凝土基础或铁铸平台上,校正后用地脚螺栓固定。混凝土基础应高于地面 50 ~ 100 毫米以上。
  • 吸入与排出管径应不小于进出口管径,吸入管路应尽量缩短。如吸入管路过长或弯管接头过多,应进行 NPSHa 核算,以满足必须的净正吸入压头的要求。
  • 连接管路应装测量仪表,如压力表(用户自备)。
  • 吸入管路末端应装有过滤装置(用户自备)。
  • 排出管路应装有安全阀或安全溢流阀(用户自备)。如需减少出口压力脉动,可在靠近泵排出管路上设稳压装置。
  • 电器控制设备根据使用情况应尽量安装在泵的工作地点,电器控制设备应装设与输送介质相应的控制开关保护装置,以确保安全。
  • 多联组合泵(柱塞式或隔膜式),对于同机座同规格的,配管时按流程压力等级,以电机为基本点开始,压力从高至低依次排列;对于不同机座不同规格的组合,已按由大到小安装,用户只需配管连接。
型号规格 流量(L/h) 压力(MPa) 泵速(min-1) 电机功率(kw) 进出口径(mm) 重量(kg)
J-T 80/50 80 50 16 5.5 15 350
J-T 100/50 100 50 20 7.5
J-T 100/40 100 40 20 5.5
J-T 160/50 160 50 25 7.5
J-T 160/25 160 25 25 5.5
J-T 200/40 200 40 25 7.5
J-T 200/20 200 20 25 5.5
J-T 250/32 250 32 32 7.5
J-T 250/16 250 16 32 5.5
J-T 320/25 320 25 32 7.5
25
J-T 320/12.5 320 12.5 32 5.5
J-T 400/20 400 20 40 7.5
J-T 400/10 400 10 40 5.5
J-T 500/16 500 16 40 7.5
J-T 500/8 500 8 40 5.5
J-T 800/10 800 10 50 7.5
J-T 800/5 800 5 50 5.5
J-T 1250/6.3 1250 6.3 63 7.5 40

J-T 1250/3.2 1250 3.2 63 5.5
J-T 1600/5 1600 5 80 7.5
J-T 1600/2.5 1600 2.5 80 5.5
J-T 2500/3.2 2500 3.2 100 7.5
J-T 2500/1.6 2500 1.6 100 5.5
J-T 4000/2 4000 2 110 7.5 50
J-T 4000/1 4000 1 110 5.5
J-T 6300/1.3 6300 1.3 140 7.5
J-T 6300/0.63 6300 0.63 140 5.5
