J-Z型柱塞式计量泵

J-Z型柱塞式计量泵采用领先的传动和润滑技术,带来稳定的机械性能,与曲轴运动同步的内置润滑系统,产生充沛的压力润滑油;油浴润滑结构,只需定期更换润滑油,润滑系统无需专门维护,所有运动部件均为油浴润滑延长使用寿命。 一体化双斜齿轮减速机构结构紧凑,传动精确,运转平稳无易损件,曲轴与齿轮无应力几种,可靠性大幅提升,消除轴向力,轴承寿命大大延长。

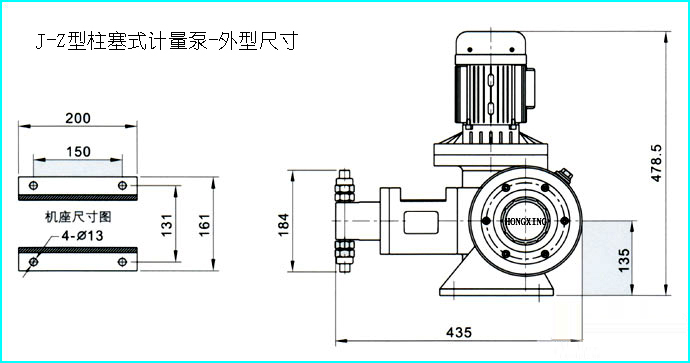

详细介绍 性能参数 结构图 安装(外形)尺寸 其它

产品应用:

J-Z型柱塞式计量泵可广泛用于石油、化工、纺织、食品、造纸、原子能技术、电厂、塑料、制药、水厂、环保等工业和科技部门。用来向加压或常压容器及管道内精确定量输送不含固体颗粒的液体。其流量可以开机(或定机)时从0-100%范围内无级调节。(根据计量泵的特性,少行程一般不小于总行程的10%)单缸泵适用于单一液体的场合;双缸泵可作比例泵使用,也可并联使用;三缸泵可作为三比例泵使用,也可三缸并联,以达到较大排量,增高了液体的脉冲频率,促使液体连续顺畅加入;六缸泵可达三缸泵二倍效果。 该型泵可输送温度-30℃—100℃,粘度为0.3—800mm2/s不含固体颗粒等腐蚀性或非腐蚀性液体介质。 不同型号的计量泵均可根据用要求装配变频电机(能接收4-20mA电流信号)或防爆电机。

技术参数:

  • 计量范围:0-460L/H
  • 压力承受范围:0-50MPa
  • 驱动方式:电机驱动
  • 控制方式:手动、自动控制
  • 配置方式:泵头保温、冷却、电机可配防爆

产品特点:

  • 与介质直接接触部位全采用不锈钢及四氟材质。过流适应一般颗粒,无毒无味。
  • 双泵头结构,经济实用,占地面积小,性能优越。
  • 易损部件全部经过特殊化处理,质量保证。
  • 内部配置性能卓越的调节器总成,延长泵的使用寿命,并降低了噪音。
  • 定量输出,在泵运行或停止时也可任意调节流量,精密度高可达正负百分之一。
  • 吐出压力高一款系列可达500KG。
  • 适用于输送温度为 -30~120℃,粘度为 0.3~800mm2/s 的介质。








型  号 流量(L/H) 压力(Mpa) 柱塞直径(MM) 行程(MM) 泵速(MIN-1) 功率(KW) 进口口径(MM) 重量(KG)
J-Z 3.8/50 3.8 50 6 25 96 0.75 6 45
J-Z 6.5/40 6.5 40 8 0.75
J-Z 6.5/28 6.5 28 0.55
J-Z 10/25 10 25 10 0.75
J-Z 10/20 10 20 0.55
J-Z 15/20 15 20 12 0.75 8
J-Z 15/16 15 16 0.55
J-Z 25/15 25 15 16 0.75
J-Z 25/12.5 25 12.5 0.55
J-Z 40/8 40 8 20 0.75 12
J-Z 40/6.3 40 6.3 0.55
J-Z 68/5 68 5 25 0.75
J-Z 68/3 68 3 0.55
J-Z 80/4 80 4 28 0.75
J-Z 80/2 80 2 0.55
J-Z 110/2 110 2 32 0.55
J-Z 130/3.2 130 3.2 35 0.75
J-Z 130/1.6 130 1.6 0.55
J-Z 160/1.6 160 1.6 38 0.55
J-Z 160/1.3 160 1.3 0.55
J-Z 190/1.0 190 1.0 42 0.55 17
J-Z 190/0.8 190 0.8 0.55
J-Z 270/1.0 270 1.0 50 0.75
J-Z 270/0.8 270 0.8 0.55
J-Z 320/1.0 320 1.0 55 0.75
J-Z 400/0.8 400 0.8 60 0.75
J-Z 460/0.8 460 0.8 65 0.75
泵头部位材料 工作条件
计量泵头:SUS304、SUS316 环境温度: -30℃―+90℃
计量阀: SUS304、SUS316 电机: 二相、三相标准电机或防爆电机
阀球: 二氧化硅、SUS304、SUS316、陶瓷、氧化锆 功率:0.75KW 1.1KW
密封: 聚四氟乙烯 防护等级:IP54

J-Z系列柱塞式计量泵结构说明




序号 零件名称 序号 零件名称 序号 零件名称 序号 零件名称
1 箱体 9 调节顶杆 17 偏心轮 25 泵头
2 电机连接头 10 调节杆 18 26 单向阀
3 电机 11 密封件 19 顶杆 27 接管阀
4 密封件 12 蜗杆 20 泵头联节头 28 填料
5 13 轴承 21 密封件 29 柱塞
6 调节器 14 调节螺丝 22 柱塞压紧帽 30 泵头压板
7 手轮 15 主轴 23 填料压紧帽 31 轴承垫板
8 紧定螺丝钉 16 滚轮 24 螺丝

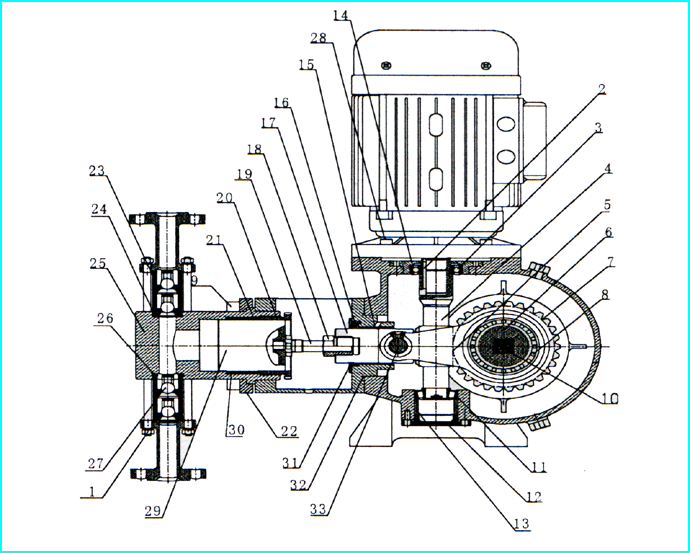

J-Z型柱塞式计量泵结构图




结构原理:
1泵的结构:该泵的由电机、传动箱、缸体等三部份组成。
2传动箱部件是由弓型连杆凸轮机构、行程调节机构和速比蜗轮机构
组成;通过旋转调节手轮来实行高调节行程,从面改变弓型连杆中前后距离来达到改变柱塞(活塞)行程的目的。
3缸体部件是由泵头、吸入阀组、排出阀组、柱塞和填料密封件组成。
4工作原理:电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动,由偏心轮带动弓型连杆的滑动调节座内作往复运动。连同膜片,通过单向阀的作用使泵腔内逐渐形成真空,吸入阀打开,吸入液体;当膜片向前死点移动时,此时吸入阀关闭,排出阀打开,液体在膜片的推动下排出。在泵通过调节一定的行程的往复顺还工作形成连续有压力、定量的排放液体。
5流量调节特性:泵的流量调节是靠旋转调节手轮,带动调节螺杆转动,从而改变弓型连杆间的间距,改变膜片在泵腔内移动行程来决定流量的大小。调节手轮的刻度决定膜片行程,精确率为95%.

序号 故障特征 故障原因 排除方法
1 完全不排液 1.吸入高度太高
2.吸入管道阻塞
3.吸入管道漏气
1.降低安装高度
2.清洗疏通吸入管道
3.压紧或更换密封垫片
2 排液量不够 1.吸入管道局部阻塞
2.吸入或排出阀内有异物卡阻
3.泵阀磨损关闭不严
4.转速不足
1.疏通吸入管道
2.清洗吸排阀
3.修理或更换阀件
4.检查电机和电压
3 排出压力不稳定 1.吸入或排出阀内有杂物卡阻或漏气
2.管道未设置背压阀
1.清除吸、排阀内的杂质 拧紧螺丝消除漏气
2.增设背压阀
4 计量精度不够 1.柱塞密封填料漏液
2.吸入或排出阀磨损
3.电机转速不稳定
4.调节手轮移位
1.调整或更换密封填料
2.更换吸排阀
3.稳定电源频率和电压
4.校准并固定
5 运转中有冲击声 1.转动零件松动或严重磨损
2.吸入高度过高
3.吸入管道漏气
4.介质中有空气
5.吸入管径太少
6.排出压力过高
1.拧紧有关螺丝或更换新零件
2.降低安装高度
3.压紧吸入法兰或螺母
4.排除介质中的空气
5.增大吸入管径
6.降低压力
