GB-S型隔膜式计量泵

GB-S型隔膜式计量泵普遍适用于低压力范围。以小的服务活动提供了可观的性价比。 电机的旋转运动通过涡轮及偏心轮转化为冲程的往复运动。在液力端中连杆将冲程活动传递到计量隔膜上。在泵运行时两个单向阀防止计量介质的回流。电机驱动隔膜计量泵可以调节流量,电机转速和冲程长度。

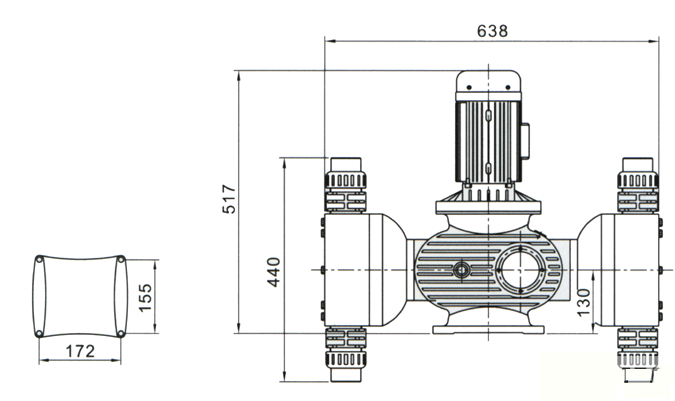

详细介绍 性能参数 安装(外形)尺寸

技术参数:

计量范围:0-3600L/H(单头大为1800L/H)
压力范围:0-0.4MPa
驱动方式:电机驱动
控制方式:手动、自动控制(可接收4-20mA信号来调节流量)

  • 铸铝壳体,散热性能高,整体重量轻,适用各种酸碱药液,无毒无味。
  • 采用双凸轮机构,性能配比优越,双头加药。
  • 接触介质泵头为PVC、可选PTFE、及不锈钢材质。
  • 性价比高,普遍适用于,压力要求不高的水处理行业。
  • 在泵运行或停止时也可任意调节流量也可定量输出。
  • 隔膜为多层复合结构压制而成,第一层超韧性Teflon耐酸薄膜,第二层EPDM弹性橡胶,第三层厚度3mm SUS304支撑铁芯,第四层采用强化尼龙纤维补强,第五采用EPDM弹性橡胶完全包履,可有效提升隔膜使用寿命。


产品特点:

泵头
膜片由齿轮减速箱直接驱动,这种结构形式的计量泵结构简单,经济实惠,因而具有广泛的适用性。泵头可选材质有PVC,不锈钢,四氟等,多种连接方式可选,不仅节省了零部件成本,同时提高计量泵安装的灵活性。

驱动部分
GB-S系列机械隔膜式计量泵采用了双偏心凸轮系统,内置高可靠性的铜铝合金材质涡轮减速装置,结构紧凑,坚固耐用,除了极高的耐磨性能,可满足长期连续稳定工作外,还具有较大的减速比,满足调节精细化要求。

冲程调节
通过千分尺式冲程调节旋钮调整冲程长度可以实现冲程的精确调节。此外还可选用变频电机,PLC系统等,满足多种调节方式。

多种泵型及材质可选
机械隔膜式计量泵有多种泵型及配套电机可供选择,满足各种流量范围的需求。客户还可以根据输送的介质,从多种材质组合中选择合适的材质。

可选配件丰富
根据不同的使用工况,计量泵可配合各种配件满足实际需求,安全阀、背压阀,缓冲罐及其它计量泵管道系统中所需要的附件均可提供;可供选择的材料丰富多样(如316,304,PVC,PVDF等)

型号 流量(L/H) 压力(MPa) 冲次(MIN-1) 进出口径 重量(KG)
GB-S 1200/0.3 1200 0.3 72 DN25 70
GB-S 1500/0.3 1500 0.3 72 DN25
GB-S 2000/0.3 2000 0.3 144 DN25
GB-S 2400/0.3 2400 0.3 144 DN40
GB-S 3000/0.3 3000 0.3 144 DN40
GB-S 3400/0.3 3400 0.3 144 DN40
GB-S 3600/0.3 3600 0.3 144 DN40
泵头部位材料 工作条件
计量泵头: 聚氯乙烯、SUS304、SUS316、聚四氟乙烯 环境温度: -30℃―+90℃
计量阀: 聚氯乙烯、SUS304、SUS316、聚四氟乙烯 电机: 二相、三相标准电机或防爆电机
阀球: 二氧化硅、SUS304、SUS316、陶瓷 功率:1.5KW 2.2KW
密封: 聚四氟乙烯、聚氯乙烯 防护等级:IP54
