JMZ型隔膜式计量泵

JMZ型隔膜式计量泵普遍适用于低压力范围。以小的服务活动提供了可观的性价比。 电机的旋转运动通过涡轮及偏心轮转化为冲程的往复运动。在液力端中连杆将冲程活动传递到计量隔膜上。在泵运行时两个单向阀防止计量介质的回流。电机驱动隔膜计量泵可以调节流量,电机转速和冲程长度。

详细介绍 性能参数 结构图 安装(外形)尺寸

技术参数:

可调计量范围:0-560L/H
大压力范围:0-0.6MPa
驱动方式:电机驱动
控制方式:手动、自动控制(可接收4-20mA信号来调节流量)

产品特点:

  1. 铸铝壳体,散热性能高,整体重量轻,适用各种酸碱药液,无毒无味。
  2. 采用偏心曲轴机构。
  3. 接触介质泵头为PVC、可选PTFE、及不锈钢材质。
  4. 性价比高,普遍适用于,压力要求不高的水处理行业。
  5. 在泵运行或停止时也可任意调节流量也可定量输出。
  6. 隔膜为多层复合结构压制而成,
    • 第一层超韧性Teflon耐酸薄膜,
    • 第二层EPDM弹性橡胶,
    • 第三层厚度3.mm SUS304支撑铁芯,
    • 第四层采用强化尼龙纤维补强,
    • 第五采用EPDM弹性橡胶完全包履,可有效提升隔膜使用寿命。
型   号 流量 (L/H) 压力(MPa) 冲次(MIN-1) 进出口径(mm) 重量(KG)
JMZ-180/0.5 180 0.5 48 DN15 25
JMZ-280/0.5 280 0.5 72 DN15
JMZ-360/0.4 360 0.4 96 DN25
JMZ-450/0.4 450 0.3 144 DN25
JMZ-560/0.4 560 0.3 144 DN25
泵头部位材料 工作条件
计量泵头: 聚氯乙烯、SUS304、SUS316、聚四氟乙烯 环境温度: -30℃―+90℃
计量阀: 聚氯乙烯、SUS304、SUS316、聚四氟乙烯 电机:二相 三相
阀球: 二氧化硅、SUS304、SUS316、陶瓷 功率:25W 80W
密封: 聚四氟乙烯、聚氯乙烯 防护等级:IP54
JMZ型隔膜式计量泵 :JMZ型隔膜式计量泵|结构说明

JMZ隔膜式计量泵结构说明

序号 零件名称 序号 零件名称 序号 零件名称 序号 零件名称
1 电机 8 偏心轮轴承 15 顶杆 22 泵头
2 电机座 9 主轴 16 导向轴套 23 螺栓
3 电机联轴节 10 蜗轮 17 24 膜片
4 橡胶缓冲块 11 轴承 18 弹簧座 25 油封
5 调节手轮 12 轴承盖 19 弹簧 26 油封座
6 密封圈 13 螺丝 20 密封圈 27 出水阀总成
7 调节顶杆 14 蜗杆 21 进水阀总成 28 泵体





JMZ隔膜式计量泵结构图



JMZ型隔膜式计量泵 :JMZ型隔膜式计量泵|外型尺寸

一、JMZ型隔膜式计量泵材质:

泵头部位材料 工作条件
计量泵头: 聚氯乙烯、SUS304、SUS316、聚四氟乙烯 环境温度: -30℃―+90℃
计量阀: 聚氯乙烯、SUS304、SUS316、聚四氟乙烯 电机:二相 三相
阀球: 二氧化硅、SUS304、SUS316、陶瓷 功率:25W 80W
密封: 聚四氟乙烯、聚氯乙烯 防护等级:IP54

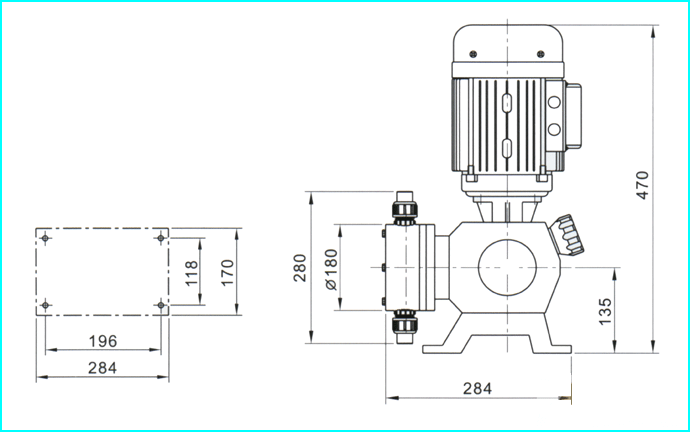

二、JMZ型隔膜式计量泵外型尺寸:
