BB、BBG型内啮合摆线齿轮泵

BB、BBG型内啮合摆线齿轮泵是一种容积内啮合齿轮油泵，其内齿轮(即外转子)为圆弧齿形，外齿轮(即内转子)为短幅外摆线的新型齿轮泵，该泵由交大机械系与本厂共同开发成功。由于该泵结构简单、噪音低、输油平稳、自吸性能好和良好的高转速特性，因而在低压液压系统中被广泛采用，可作为动力泵或润滑泵和冷却泵。目前该泵正在逐步取代CB型、KCB型2CY型齿轮油泵。

详细介绍性能参数

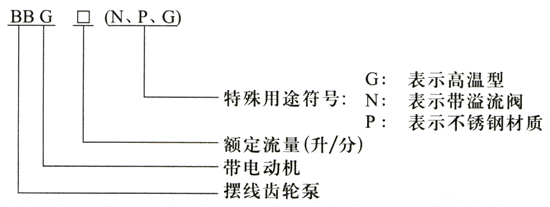

型号说明：

型号		流量 L/min	压力 MPa	转速 r/min	压力肪动 MPa	容积效率 ηv%	驱动功率 kw
BB-G	4	4	2.45	1500	0.15	≥80	0.21
	6	6					0.31
	10	10					0.51
BB-G	16	16				≥90	0.82
	20	20					1.02
	25	25					1.30
	32	32					1.65
BB-G	40	10				≥90	2.10
	50	50					2.60
	63	63					3.30
BB-G	80	80				≥90	4.10
	100	100					5.10
	125	125					6.50

齿轮油泵系列产品

WCB型齿轮油泵

S型齿轮油泵

YCB型圆弧齿轮泵

LQRY型导热油泵

CYZ-A型自吸离心油泵

RCB型沥青保温泵

KCB齿轮油泵

2CY型齿轮润滑油泵

BB、BBG型内啮合摆线齿轮泵

齿轮泵泵体加热方式

齿轮油泵的泵体中装有一对回转齿轮，一个主动，一个被动，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。A为吸入腔，B为排出腔。齿轮油泵在运转时主动齿轮带动被动齿轮旋转，当齿轮从啮合到脱开时在吸入侧就形成局部真空，液体被吸入。被吸入的液体充满齿轮的各个齿谷而带到排出侧，齿轮进入啮合时液体被挤出…
