ZBF型自吸式塑料磁力泵

ZBF型自吸式塑料磁力泵产品符合JB/T 7742-1995《小型磁力传动离心泵》标准,为全国磁力泵联合设计的优化产品。结合国外的先进技术,采用外混式结构的自吸塑料磁力泵。该泵以增强聚丙烯为主要材料,自吸时间短、寿命长,是自动化远程控制和流动输送强腐蚀液体的无泄漏泵。

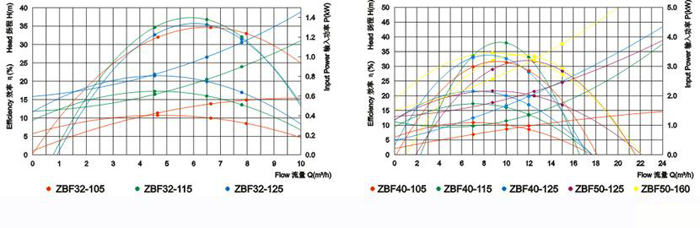

详细介绍 曲线图谱

工作原理

磁力泵采用外混式轴向回水泵体结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部件组成。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内,经过多次循环,进液管道中的空气排净,使泵内形成一定的真空度,达到自吸的作用。

型号意义

ZBF型自吸式塑料磁力泵

性能参数

型号 口径 流量(m3/h) 扬程(m) 吸程(m) 电机功率(kw) 转(r/min) 电压(v) 频率(Hz)
进口 出口
ZBF32-105 32 32 6.5 10 5 0.75 2900 380 50
ZBF32-115 16 5 1.1 2900 380 50
ZBF32-125 20 5 1.5 2900 380 50
ZBF40-105 40 40 10 10 5 1.1 2900 380 50
ZBF40-115 16 5 1.5 2900 380 50
ZBF40-125 20 5 2.2 2900 380 50
ZBF50-125 50 50 12.5 20 5 3 2900 380 50
ZBF50-160 32 5 4 2900 380 50

相关产品
相关内容
磁力泵入口过滤器有什么特殊要求

磁力泵入口过滤器有什么特殊要求

对于新设备,每台泵的进给线应该安装带有0.5mm宽网孔的过滤器。开口横截面应等于泵入口通常直径的1.5-2倍直径。建议采用带有气体监测的V型过滤器。在清除污物和焊珠后,过滤器不必在装。为了避免干运转,要控制过滤器!避免轴承损坏 输送管道为铁质管道时,在泵的入口前应配装磁性过滤器,以防止管道铁屑、铁钢夹杂…
