ZCQ型自吸磁力泵

ZCQ型自吸磁力泵(简称自吸磁力泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理,工艺先进,具有全密封,无泄漏,耐腐蚀的特点,其性能达到国外同类产品的先进水平.磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便.可广泛应用于化工,制药,石油,电镀,食品,电影照相洗印,科研机构,国防工业等单位抽送酸,碱液,油类,稀有贵重液,镀液,挥发性液体,以及循环水设备配套.特别是易燃,易爆,挥发性液体的抽送,选用此泵则更为理想.

详细介绍 性能参数 安装(外形)尺寸

工作原理:

磁力泵采用外混式轴向水泵结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部件组成。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内,经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸作用。

泵的主要性能参数:

  • 流量:3-50m3/h
  • 扬程:12-50m
  • 电机功率:0.37-15kW
  • 使用温度:≤80℃(根据用户需求可定制达到≤200℃)
  • 材质:1Cr18Ni9Ti (可定制304.316.316L材质)

型号意义:



型号
进口-出口
流量Q
m3/h
扬程H
m
转速n
r/min
效率ゥ
%
配带电机功率
KW
自吸性能
m/3分
ZCQ20-16-100 0.8
1.6
1.9
8.5
12
6
2900 17
19
20
YS7112
0.37
4
ZCQ25-20-115 1.5
3
3.6
16.5
15
13.5
2900 24
26
27
YYB802-2
1.1
4
ZCQ32-25-115 1.9
3.2
3.8
17
15
13
2900 23
30
31
YYB802-2
1.1
4
ZCQ32-25-145 1.9
3.2
3.8
27
25
23
2900 21
28
29
YYB802-2
1.1
4
ZCQ40-32-125 3.8
6.3
7.5
22
20
18.5
2900 28
35
36
YYB90L-2
2.2
4
ZCQ40-32-160 3.8
6.3
7.5
34
32
29
2900 25
32
33
YYB120M-2
4.0
4
ZCQ50-40-145 7.5
12.5
15
27
25
23
2900 30
42
43
YYB112M-2
4.0
4
ZCQ50-40-160 7.5
12.5
15
34
32
29
2900 28
39
40
YYB112M-2
4.0
4
ZCQ50-32-200 7.5
12.5
15
52.5
50
48
2900 21
31
32
YYB132S2-2
7.5
4
ZCQ65-50-125 15
25
30
22
20
18.5
2900 40
51
52
YYB132S1-2
5.5
4
ZCQ65-50-160 15
25
30
34
32
29.5
2900 32
43
44
YYB132S2-2
7.5
4
ZCQ65-40-200 15
25
30
53
50
47
2900 25
37
38
YYB160M2-2
15
4
ZCQ80-65-125 30
50
60
22.5
20
18
2900 41
52
53
YYB132S2-2
7.5
4
ZCQ80-65-160 30
50
60
34
32
29
2900 36
48
49
YYB160M2-2
15
4
ZCQ80-50-200 30
50
60
53
50
47
2900 36
46
47
YYB180M-2
22
4
ZCQ80-50-250 30
50
60
84
80
75
2900 36
46
47
YYB220L2-2
37
4
ZCQ100-80-160 60
100
120
35
32
28
2900 46
55
56
YYB180M-2
22
4
ZCQ100-65-200 60
100
120
54
50
47
2900 42
53
56
YYB220L2-2
37
4
ZCQ100-65-250 60
100
120
86
80
74.5
2900 37
48
49
YYB250M-2
55
4

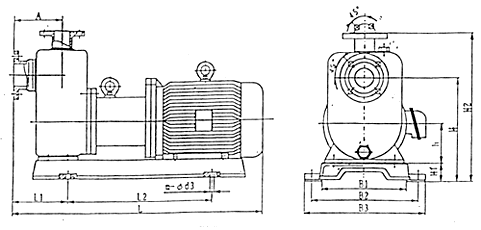

ZCQ型自吸磁力泵安装尺寸图




ZCQ型自吸磁力泵安装尺寸表

型号 A B1 B2 B3 h H H1 H2 L L1 L2 m-Φd
ZCQ20-15-110 90 150 198 225 60 225 54 315 410 90 210 4--Φ18
ZCQ25-20-115 100 180 250 280 80 240 60 350 550 120 285 4--Φ12
ZCQ32-25-115 100 180 250 280 80 240 60 350 550 120 285 4--Φ12
ZCQ32-25-145 105 180 250 280 80 255 60 360 555 130 285 4--Φ12
ZCQ40-32-132 105 200 270 310 90 265 60 375 610 130 350 4--Φ14
ZCQ40-32-160 115 260 320 360 112 295 60 420 685 170 305 4--Φ14
ZCQ50-40-145 115 260 320 360 112 295 60 420 685 170 305 4--Φ14
ZCQ50-40-160 115 260 320 360 112 295 60 420 685 170 305 4--Φ14
ZCQ65-50-145 145 280 345 390 132 315 60 440 760 210 360 4--Φ16
ZCQ65-50-160 150 280 345 390 132 345 60 475 775 185 360 4--Φ16
ZCQ80-65-125 170 280 345 390 132 446 60 510 80 220 360 4--Φ16
ZCQ80-65-160 180 350 420 470 160 480 100 650 1000 270 390 4--Φ18
