CQB-G系列高温磁力驱动离心泵

CQB-G系列高温磁力驱动离心泵采用多重循环冷却结构,保证了原动力和磁传动的可靠性和稳定性,同时采用柱销联轴器减少了泵的噪音和震动,便拆式和柱销联轴器同时使用,使泵的结构增长,更有利于泵的散热。同时,也十分方便用户的维修或更换零件,在泵的外转子部分还设计了散热风叶,确保磁钢的稳定性。本系列泵适用于输送高温介质,温度≤300℃。

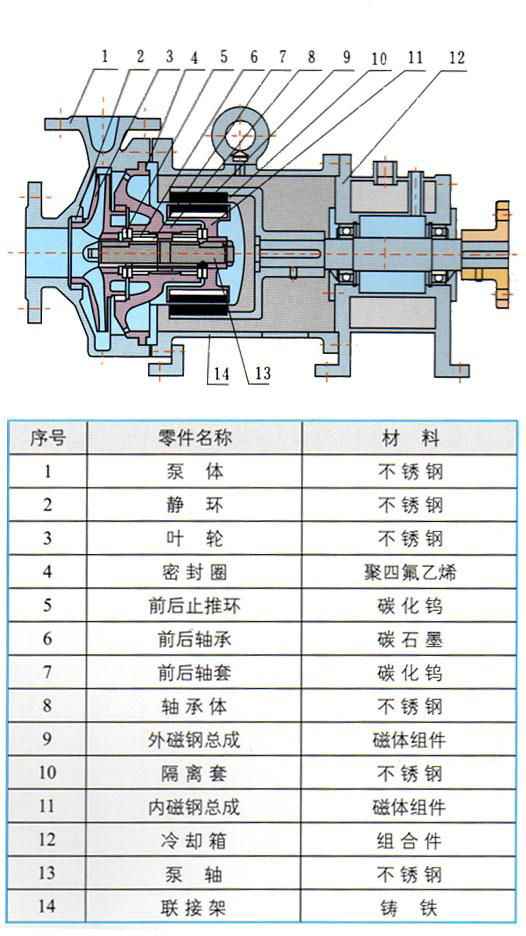

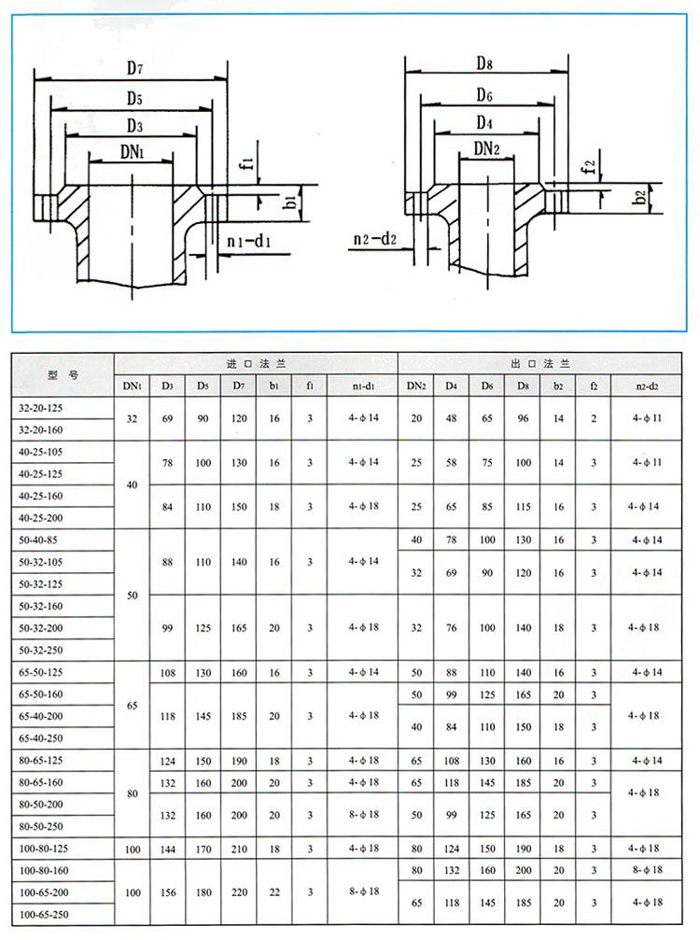

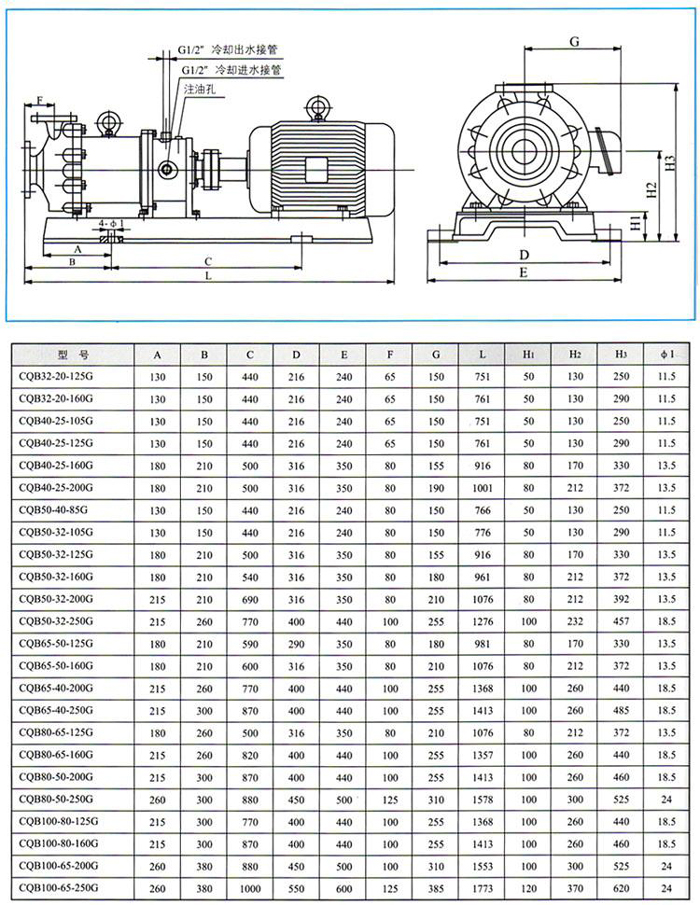

详细介绍 性能参数 结构图 安装(外形)尺寸

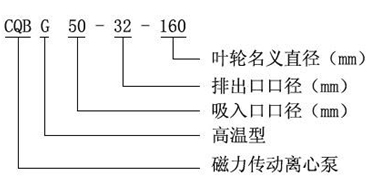

型号意义:

安装和调试

  1. 高温磁力泵应水平安装.开车前应检查冷却箱之润滑油油位.若油位过低时应及时补充。开泵前.首先应打开冷却水回路.进水管阀门的开启度应根据泵正常工作后冷却出水管的温度进行调节。
  2. 当抽吸液面高于果轴心线时.起动前打开吸入管道阀门即可.若抽吸液面低于泵轴心线时.管道需配备底阀。
  3. 泵使用前应进行检查.电机风叶转动要灵活.无卡住及异常声响.各紧固件要紧固。
  4. 检查电机旋转方向是否与磁力泵转向标记一致。
  5. 电机启动后.缓慢打开排出阀.待泵进入正常工作状态后.再将排出阀调到所需开度。
  6. 泵停止工作前.应先关闭排出阀门.然后切断电源.再关闭冷却水管阀门。

使用注意事项

  1. 因磁力泵轴承的冷却和润滑是靠被输送的介质.所以绝对禁止空运转.同时避免在工作中途停电后再启动时所造成时空栽运转。
  2. 被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。
  3. 被输送的介质及其温度应在泵材允件范围内。泵的使用温度〈280℃,大工作压力1.6MPa, 密度不大于1840kg/m3,粘度不大于30cm2/S的不含硬颗粒和扦维的液体。特殊工况应严格按合同协议規定。
  4. 对于输送液为易沉淀结品的介质,使用后应及时清洗,排净泵内枳液。
  5. 磁力泵正常运行1000小时后.应拆检轴承和端面动环的麿损情况,并更換不宜再用的&损件。
  6. 本系列泵内外磁性联轴器采用高性能永磁材料,可能对下列器件产生潜在危害,请将下列器件与本系列泵保持距离。如:心脏起博器、信用卡及其它磁卡、计算器,计算机磁盘、手表等。
型号 流量(m3/h) 扬程 (m) 轴功率 (kw) 转速(r/min) 效率 (%)
CQB32-20-125G 3.2 20 1.1 2900 30
CQB32-20-160G 3.2 32 1.5 2900 28
CQB40-25-105G 6.3 12.5 1.1 2900 39
CQB40-25-125G 6.3 20 2.2 2900 35
CQB40-25-160G 6.3 32 3.0 2900 32
CQB40-25-200G 6.3 50 5.5 2900 25
CQB50-40-85G 12.5 8 1.5 2900 49
CQB50-32-105G 12.5 12.5 2.2 2900 47
CQB50-32-125G 12.5 20 4.0 2900 42
CQB50-32-160G 12.5 32 4.0 2900 39
CQB50-32-200G 12.5 50 7.5 2900 31
CQB50-32-250G 12.5 80 18.5 2900 25
CQB65-50-125G 25 20 4.0 2900 30
CQB65-50-160G 25 32 7.5 2900 28
CQB65-40-200G 25 50 15 2900 39
CQB65-40-250G 25 80 22 2900 35
CQB80-65-125G 50 20 7.5 2900 32
CQB80-65-160G 50 32 15 2900 25
CQB80-50-200G 50 50 22 2900 49
CQB80-50-250G 50 80 37 2900 47
CQB100-80-125G 100 20 15 2900 42
CQB100-80-160G 100 32 22 2900 39
CQB100-65-200G 100 50 37 2900 31
CQB100-65-250G 100 80 55 2900 25
