CQB-F型氟塑料磁力驱动泵

CQB-F型氟塑料磁力驱动泵防漏设计取消了轴封,利用磁力偶合间接驱动,完全消除了滴漏的烦恼,绝不污染使用场地。 由于泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。

详细介绍 性能参数 结构图 安装(外形)尺寸 曲线图谱 其它

工作原理:

  • 驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。
  • 坚固耐用的泵体结构虽然接触液体部分是氟塑料,但泵外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。

主要用途:

磁力泵广泛适用于:石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。
使用温度:-20℃至100℃。

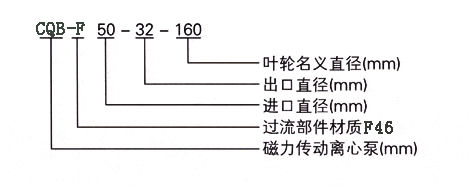

型号意义:

型  号 口径(mm) 流量
(m3/h)
扬程
(m)
汽蚀余量
(NPSH)r
(m)
功率
(kw)
转速
(r/min)
效率
(%)
电压
(v)
进口 出口
CQB15-10-85F 15 10 1.8 8 6.0 0.12 2800 15 220/380
CQB20-15-105F 20 15 3 12 6.0 0.37 2800 19 220/380
CQB32-25-125F 32 25 3.2 20 5.0 0.75 2900 26 220/380
CQB40-32-115F 40 32 6.3 15 6.0 0.75 2900 35 220/380
CQB40-32-145F 40 32 6.3 25 5.0 1.5 2900 29 380
CQB50-40-125F 50 40 12.5 20 3.5 2.2 2900 41 380
CQB50-40-160F 50 40 12.5 32 3.5 3 2900 39 380
CQB65-50-125F 65 50 25 20 4.0 3 2900 47 380
CQB65-50-160F 65 50 25 32 4.0 5.5 2900 46 380
CQB80-65-125F 80 65 50 20 4.0 7.5 2900 54 380
CQB80-65-160F 80 65 50 32 4.0 11 2900 52 380
CQB100-80-125F 100 80 100 20 4.0 11 2900 55 380
CQB100-80-160F 100 80 100 32 4.0 18.5 2900 56 380
CQB-F型氟塑料磁力驱动泵:结构图

CQB-F衬氟磁力泵结构图



1 泵壳 2 泵壳衬里 3 动环 4 静环 5 密封圈
6 叶轮 7 内磁钢总成 8 隔离套 9 外磁钢总成 10 联接架
11 轴承 12 止推轴承 13 14 电机







CQB-F型氟塑料磁力驱动泵:外形安装尺寸

CQB-F氟塑料磁力泵形形安装尺寸图:




CQB-F氟塑料磁力泵外形安装尺寸表:




CQB-F氟塑料磁力泵形形安装尺寸图:




CQB-F氟塑料磁力泵外形安装尺寸表:

故障形式 生产原因 排除方法
泵不出水 1、 水泵反转
2、 进水管道漏气
3、 泵腔储水太少
4、 电压太高,启动时联轴器打滑
5、 吸程太高
6、 没有灌水或泵内灌水不足
7、 压力受阻不转
8、 底阀堵塞或秀死
1、 改变电机接线
2、 杜绝漏气
3、 增加储水量
4、 调整电压
5、 降低泵安装位置
6、 放净空气、灌满水
7、 清洗叶轮、泵壳、隔离套
8、 清除堵塞物和修理底阀
流量不足 1、 吸入管径太小
2、 叶轮流道堵塞
3、 扬程过高
4、 转速太低
5、 叶轮磨损或腐蚀严重
6、 安装总扬程太高或吸程过高
7、 吸入管路有空气漏气
8、 密封环严重磨损
1、 调和进水管
2、 清洗叶轮
3、 开大出水阀
4、 恢复额定扬程
5、 更换叶轮
6、 降低扬程、降低泵安装位置
7、 拒绝漏气
8、 更换密封环
扬程过低 1、 流量过大
2、 转速太低
1、 关小出水阀
2、 恢复额定转速
噪音太大 1、 轴严重磨损
2、 轴套严重磨损
3、 驱动磁钢杯与隔离套接触
4、 转动部分和固定部分有摩擦
5、 吸水扬程超过或底阀堵塞
6、 泵没有固定好
1、 更换泵轴
2、 更换轴套
3、 调整间隙或更换部件
4、 检修、更换零件
5、 降低设备位置或清除堵塞物
6、 重新固定好
漏液 1、 漏钉松动
2、 O型密封圈损坏
3、 崩壳或隔离套破裂腐蚀穿孔
1、 拧紧螺钉
2、 更换O型密封圈
3、 更换泵壳或隔离套
