CYZ-A型自吸离心油泵

CYZ-A型自吸离心油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的新泵类产品,该泵适用于石油行业、陆地油库、油罐车的理想产品,并适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等,分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水,介质温度-20℃-80℃,如输送化工液体可改用耐腐蚀机械密封。

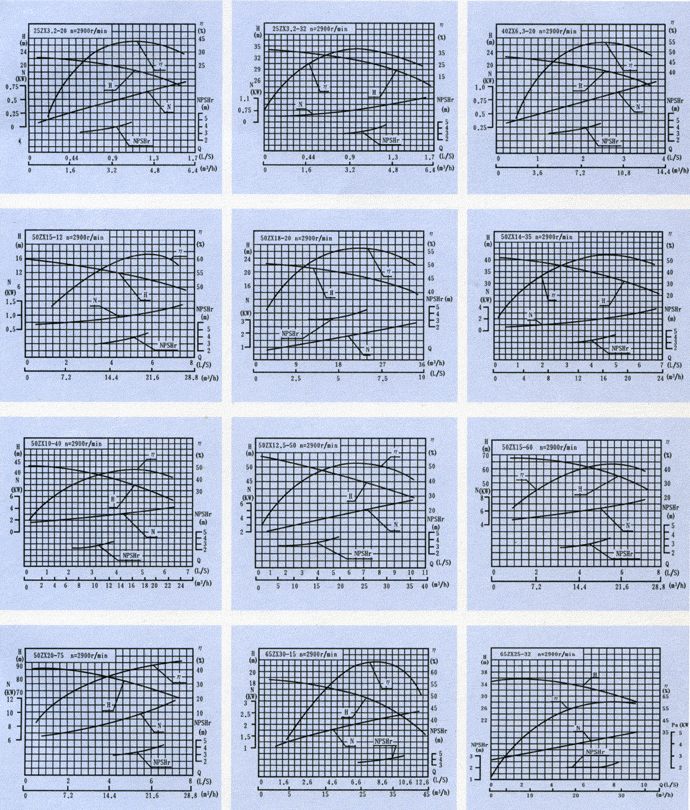

详细介绍 性能参数 结构图 安装(外形)尺寸 曲线图谱

产品特点:

  • 该泵属自吸式离心泵,它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长,具有较强的自吸能力等优点。管路中不需底阀,工作前只需保证泵体内储有定量引油即可。用于油轮或输水船舶上时,可兼作扫舱泵,扫舱效果良好,
  • 该泵是选用优质材料精制而成,密封采用硬质合金机械密封,经久耐用,吐出管路不需要安装安全阀,吸入管路不需安装底阀,因此简化了管路系统,又改善了劳动条件。

型号意义:

型号 电机功率(kw) r/min) 口径(mm) 流量(m 3 /h) 扬程(m) 自吸高度(m)
25CYZ-A-20 1.1 2900 25 3.2 20 6
25CYZ-A-20 1.5 2900 25 3.2 32 6
32CYZ-A-20 3 2900 32 3.2 50 6
40CYZ-A-20 1.5 2900 40 6.3 20 5
40CYZ-A-32 2.2 2900 40 6.3 32 5
40CYZ-A-40 4 2900 40 10 40 5
40CYZ-A-50 4 2900 40 6.3 50 5
50CYZ-A-12 1.5 2900 50 12.5 12 5
50CYZ-A-20 2.2 2900 50 15 20 5
50CYZ-A-30 3 2900 50 12.5 30 5
50CYZ-A-35 4 2900 50 12.5 35 5
50CYZ-A-40 4 2900 50 10 40 5
50CYZ-A-50 5.5 2900 50 12.5 50 5
50CYZ-A-60 7.5 2900 50 12.5 60 5
50CYZ-A-75 11 2900 50 15 75 5
65CYZ-A-15 3 2900 65 30 15 4
65CYZ-A-32 5.5 2900 65 25 32 5
65CYZ-A-50 7.5 2900 65 25 50 5
65CYZ-A-70 15 2900 65 25 70 5
80CYZ-A-13 3 2900 80 35 13 3.5
80CYZ-A-17 4 2900 80 43 17 3.5
80CYZ-A-22 5.5 2900 80 40 22 3.5
80CYZ-A-25 7.5 2900 80 50 25 4
80CYZ-A-32 7.5 2900 80 50 32 4
80CYZ-A-40 11 2900 80 50 40 4
80CYZ-A-55 18.5 2900 80 60 55 4.5
80CYZ-A-70 22 2900 80 60 70 4.5
100CYZ-A-20 7.5 2900 100 80 20 3.5
100CYZ-A-25 11 2900 100 100 25 4.5
100CYZ-A-32 15 2900 100 100 32 4.5
100CYZ-A-40 18.5 2900 100 100 40 4.5
100CYZ-A-50 22 2900 100 100 50 4.5
100CYZ-A-65 30 2900 100 100 65 4.5
100CYZ-A-75 30 2900 100 100 75 4.5
150CYZ-A-20 18.5 1450 150 180 20 4.5
150CYZ-A-30 30 1450 150 170 30 4.5
150CYZ-A-45 37 2900 150 160 45 4.5
150CYZ-A-55 45 2900 150 160 80 4.5
150CYZ-A-65 55 2900 150 170 65 4.5
150CYZ-A-80 55 2900 150 160 80 4.5
200CYZ-A-32 90 1450 200 400 32 4.5
250CYZ-A-50 90 1450 250 400 50 4.5
300CYZ-A-50 110 1450 300 500 50 4.5

CYZ-A型自吸离心油泵 :CYZ-A型自吸式离心油泵|外形安装尺寸

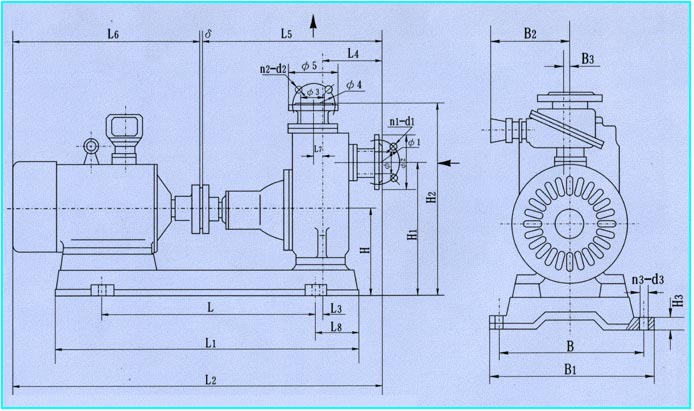

型自吸式离心油泵外形安装尺寸图:




型自吸式离心油泵外形安装尺寸表:

型号 L L1 a H H1 H2 A A1 B B1 4-d
25CYZ-A-20 680 550 125 370 250 160 320 115 220 255 4-ф16
25CYZ-A-32 740 600 135 448 313 193 410 95 290 330 4-ф16
32CYZ-A-50 830 670 160 482 343 200 410 126 290 330 4-ф16
40CYZ-A-20 750 600 136 438 295 185 410 95 290 330 4-ф16
40CYZ-A-32 760 600 136 448 313 193 410 95 290 330 4-ф16
40CYZ-A-40 880 710 172 555 385 214 485 110 330 370 4-ф16
40CYZ-A-50 850 710 160 495 350 207 485 110 330 370 4-ф16
50CYZ-A-12 780 600 145 446 295 185 410 95 290 330 4-ф16
50CYZ-A-20 790 600 145 446 295 185 410 95 290 330 4-ф16
50CYZ-A-30 830 670 162 505 335 195 410 126 290 330 4-ф16
50CYZ-A-35 890 710 172 555 385 214 485 110 330 370 4-ф16
50CYZ-A-40 890 710 172 555 385 214 485 110 330 370 4-ф16
50CYZ-A-50 980 770 170 575 385 230 460 155 330 370 4-ф16
50CYZ-A-60 980 770 165 600 425 245 460 170 330 370 4-ф16
50CYZ-A-75 1150 960 190 670 463 272 615 126 465 420 4-ф16
65CYZ-A-15 860 670 190 520 340 190 410 155 290 330 4-ф16
65CYZ-A-32 960 770 178 570 390 230 460 155 330 370 4-ф16
65CYZ-A-50 980 770 170 575 385 230 460 170 330 370 4-ф16
65CYZ-A-70 1150 960 190 670 463 272 615 126 465 420 4-ф18
80CYZ-A-13 860 670 190 520 340 190 410 110 290 330 4-ф18
80CYZ-A-17 890 710 190 540 340 190 485 155 330 370 4-ф18
80CYZ-A-22 1010 770 203 575 385 230 460 155 330 370 4-ф18
80CYZ-A-25 1010 770 203 575 385 230 460 155 330 370 4-ф18
80CYZ-A-32 1040 770 208 600 420 230 460 170 330 370 4-ф18
80CYZ-A-40 1160 960 198 620 420 258 615 170 420 465 4-ф18
80CYZ-A-55 1250 1050 225 670 450 275 615 230 420 465 4-ф18
80CYZ-A-70 1330 1140 220 710 520 335 615 165 480 530 4-ф18
100CYZ-A-20 1080 770 230 615 385 242 700 170 330 370 4-ф18
100CYZ-A-25 1200 960 205 615 400 250 460 220 420 465 4-ф18
100CYZ-A-32 1240 1050 200 675 443 260 615 170 420 470 4-ф18
100CYZ-A-40 1233 1050 225 690 450 280 615 230 420 465 4-ф22
100CYZ-A-50 1295 1140 225 690 470 290 690 220 480 530 4-ф22
100CYZ-A-65 1480 1250 225 755 540 355 800 220 520 575 4-ф22
100CYZ-A-75 1480 1250 225 755 540 355 800 228 520 575 4-ф22
150CYZ-A-15 1525 1210 378 840 630 350 765 230 440 490 4-ф22
150CYZ-A-30 1630 1250 385 930 670 375 800 240 520 580 4-ф22
150CYZ-A-45 1640 1470 320 868 578 365 990 220 555 620 4-ф22
150CYZ-A-55 1680 1390 320 850 560 347 950 275 540 620 4-ф22
150CYZ-A-65 1840 1500 350 870 590 360 950 275 650 700 4-ф22
150CYZ-A-80 1840 1500 350 870 590 360 950 360 650 700 4-ф22
200CYZ-A-32 2080 1620 530 1170 800 440 900 430 710 770 4-ф22
200CYZ-A-63 2242 1860 530 1220 900 500 1000 430 760 840 4-ф22
200CYZ-A-50 2605 1860 917 1300 1100 500 1000 430 760 840 4-ф224
200CYZ-A-50 2962 2000 1040 1440 1210 550 1200 400 900 980 4-ф22




型号 进口法兰 出口法兰
DN1 D1 D11 d1 b1 f1 n1-do1 DN2 D2 D12 d2 b2 f2 n2-do2
25CYZ-A-20 25 100 75 60 14 2 4-ф12 25 100 75 60 14 2 4-ф12
25CYZ-A-32 25 100 75 60 14 2 4-ф12 25 100 75 60 14 2 4-ф12
32CYZ-A-50 32 135 100 78 18 2 4-ф18 32 135 100 78 18 2 4-ф18
40CYZ-A-20 40 130 100 80 16 3 4-ф14 40 130 100 80 16 3 4-ф14
40CYZ-A-32 40 130 100 80 16 3 4-ф14 40 130 100 80 16 3 4-ф14
40CYZ-A-40 40 130 100 80 16 3 4-ф14 40 130 100 80 16 3 4-ф14
40CYZ-A-50 40 130 110 85 18 3 4-ф18 40 145 110 80 18 3 4-ф18
50CYZ-A-12 50 145 110 90 16 3 4-ф14 50 140 110 85 16 3 4-ф14
50CYZ-A-20 50 140 110 90 16 3 4-ф14 50 140 110 90 16 3 4-ф14
50CYZ-A-30 50 140 110 90 16 3 4-ф14 50 140 110 90 16 3 4-ф14
50CYZ-A-35 50 140 110 90 16 3 4-ф14 50 140 110 90 16 3 4-ф14
50CYZ-A-40 50 140 110 90 16 3 4-ф14 50 140 110 90 16 3 4-ф14
50CYZ-A-50 50 140 125 100 20 3 4-ф18 50 160 125 90 20 3 4-ф18
50CYZ-A-60 50 160 125 100 20 3 4-ф18 50 160 125 100 20 3 4-ф18
50CYZ-A-75 50 160 125 100 20 3 4-ф18 50 160 125 100 20 3 4-ф18
65CYZ-A-15 65 160 130 110 16 3 4-ф14 65 160 130 100 16 3 4-ф14
65CYZ-A-32 65 160 130 110 16 3 4-ф14 65 160 130 110 16 3 4-ф14
65CYZ-A-50 65 160 145 120 20 3 4-ф18 65 180 145 110 20 3 4-ф18
65CYZ-A-70 65 180 145 120 20 3 4-ф18 65 180 145 120 20 3 4-ф18
80CYZ-A-13 80 180 150 125 18 3 4-ф18 80 185 150 120 18 3 4-ф18
80CYZ-A-17 80 185 150 125 18 3 4-ф18 80 185 150 125 18 3 4-ф18
80CYZ-A-22 80 185 150 125 18 3 4-ф18 80 185 150 125 18 3 4-ф18
80CYZ-A-25 80 185 150 125 18 3 4-ф18 80 185 150 125 18 3 4-ф18
80CYZ-A-32 80 185 150 125 18 3 4-ф18 80 185 150 125 18 3 4-ф18
80CYZ-A-40 80 185 150 125 18 3 4-ф18 80 185 150 125 18 3 4-ф18
80CYZ-A-55 80 185 160 135 22 3 4-ф18 80 195 160 125 22 3 4-ф18
80CYZ-A-70 100 195 160 135 22 3 4-ф18 80 195 160 135 22 3 4-ф18
100CYZ-A-20 100 195 170 145 18 3 4-ф18 100 205 170 135 18 3 4-ф18
100YCZ-A-25 100 205 170 145 18 3 4-ф18 100 205 170 145 18 3 4-ф18
100CYZ-A-32 100 205 170 145 18 3 4-ф18 100 205 170 145 18 3 4-ф18
100CYZ-A-40 100 205 170 145 18 3 4-ф18 100 205 170 145 18 3 4-ф18
100CYZ-A-50 100 215 180 155 22 3 8-ф18 100 215 180 145 22 3 8-ф18
100CYZ-A-65 100 215 180 155 22 3 8-ф18 100 215 180 155 22 3 8-ф18
100CYZ-A-75 100 215 180 155 22 3 8-ф18 100 215 180 155 22 3 8-ф18
150CYZ-A-20 150 260 225 200 20 3 8-ф18 150 260 225 155 20 3 8-ф18
150CYZ-A-30 150 260 225 200 20 3 8-ф18 150 260 225 200 20 3 8-ф18
150CYZ-A-45 150 280 240 210 24 3 8-ф23 150 280 240 200 24 3 8-ф23
150CYZ-A-55 150 280 240 210 24 3 8-ф23 150 280 240 210 24 3 8-ф23
150XYZ-A-65 150 280 240 210 24 3 8-ф23 150 280 240 210 24 3 8-ф23
150CYZ-A-80 150 280 240 210 24 3 8-ф23 150 280 240 210 24 3 8-ф23
200CYZ-A-32 200 335 295 265 26 3 8-ф23 200 335 295 265 26 3 8-ф23
200CYZ-A-63 200 335 295 265 26 3 8-ф23 200 335 295 265 26 3 8-ф23
250CYZ-A-50 200 390 350 320 28 3 12-ф23 250 390 350 320 28 3 12-ф23
300CYZ-A-50 200 440 400 368 28 4 12-ф23 300 440 400 368 28 4 12-ф23

CYZ-A型自吸离心油泵 :CYZ-A型自吸式离心油泵|安装的原理

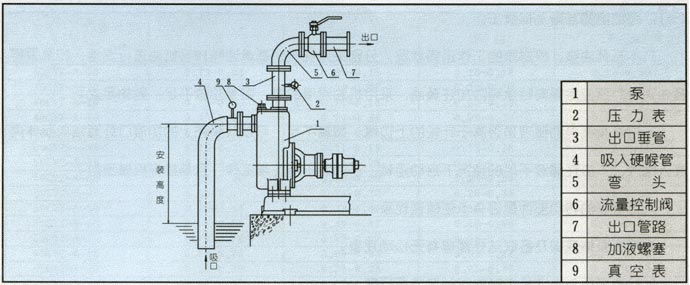

型自吸式离心油泵安装的原理:

1.在油泵与电动机直联传动时.应注意泵轴与电动机输出的同轴度:泵安装的准确与否对泵的运行平稳性和使用寿命有较大的影响,因此必须仔细认真地安装和校正。
2.泵联轴器必须用螺母紧固好,并锁紧螺母.谨防螺母松动,否则易引起叶轮窜动.造成机械故障。
3.为使泵体内能够保持一定的储存液.以达到较好的自吸能力和防止机械密封的干磨擦.必须使泵的迸口高于泵轴中心线。
4.吸入管路的安装应注意:
a. 吸入口的安装高度尽量不超过5米,在条件许可时,吸入口的安装高度应尽可能地低于油库低储油面.并尽量缩短吸入管的长度,少装弯头.这样有利于缩短自吸吋间.提高扫舱功能。
b. 吸入管路中的阀门、法兰等应严防漏气或渗漏液体,即吸入管路不允许有漏气现象存在。
c. 应防止泵体内吸入固体等杂物,为此吸入管路上应设置过滤器。过滤器的有效过流面积应为吸入管截面的2-3倍,过滤器应定期检査。
d. 吸入管路和吐出管路应有自己的支架,泵体本身不允许承受管路的负荷。
5.泵在安装时.应使泵及管路的靜电接地电阻达到其规定要求。
6.安装时应严格检査泵壳及管路中有无石块,铁砂等杂物。
7.校正泵联轴器及电机动眹轴器的安装间隙及同轴度,其不同轴度允许偏差为0.1毫米。泵轴和电动机轴的高度差可在底脚上垫铜皮或铁皮调整。
8.在机组实际运转3-4小吋后,作后检査,如无不良现象.则认为安装已妥,在试运转中应检査轴承的温度,轴承体的溫度不宜超过70℃ 。
9.该泵轴承体凡设有冷却室装置的冷却水接头供配内孔为Φ12的胶管或塑料管之用,其螺纹尺寸为M12×1.75。
10.在泵的出口管路上如装有单向阀而在自吸过程中不能使泵顺利地排出气体时,应在泵的出口处加接排气小管及阀。


>
