第二代气动隔膜泵

QBY2第二代气动隔膜泵既能抽送流动的液体,又能输送 一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。

详细介绍 性能参数 结构图 安装(外形)尺寸 其它

产品特点

  • 气动隔膜泵不需灌引水.吸程高达5m.扬程达70m.出口压力≥6bar。
  • 流动宽敞,通过性能好.允许通过大颗粒直径达10mm。抽送泥浆、杂质时,对泵磨损甚微;
  • 扬程、流量可通过气阀开度实现无级调节气压调节在1—7 bar之间:
  • 该泵无旋转部件,没有轴封,隔膜j|等抽送的介质与泵的运动部件、工件介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时,不会造成环境污染和危害人身安全;
  • 不必用电.在易燃、易爆场所使用安全可靠;
  • 可以浸没在介质中工作:
  • 使用方便、工作可靠、开停只需简单地打开和关闭气体阀门.即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏.一旦超负荷,泵会自地动停机,具有自我保护性能,当负荷恢复正常后,又能自动启动运行;
  • 结构简单、易损件少,该泵结构简单,安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降:
  • 可输送较粘的液体粘度在1万厘泊以下:
  • 本泵无须用油润滑,即使空转.对泵也无任何影响,这是该泵大特点。
型号 入口 出口 连接方式 泵体材质
inc mm inc mm NPT BSPT ANSI 法兰 DIN 法兰 铸铁 Z 铝合金 L 不锈钢 B 塑料 S 衬胶 ZCJ
QBY2-10 3/8 10 3/8 10 - - -
QBY2-15 1/2 15 1/2 15 - - -
QBY225 1 25 1 25 - - -
QBY2-40 1? 40 1? 32 - - -
QBY2-50 2 50 2 50 - -
QBY2-80 3 80 3 80 - -
型号

Model 1
流量

Dischage
(m3/h)
扬程

Head
(m)
出口压力
Exit
Pressure
(kgf/cm2)
吸程
Sucked
lift
(m)
最大允许颗粒直粒
Max grain D
最大供气压力
Max
Pressure
(kgf/cm2)
最大空气
消耗量
Max air
consumption
(m3/min)
材 料 Materials

ZL104
不锈钢
1Cr18Ni9Ti
铸铁
HT200
增强
聚丙烯
Enhanced
Polypropy lene
QBY-10 0~0.8 0~50 6 5 1 7 0.6
QBY-15 0~1 0~50 6 5 1 7 0.3
QBY-25 0~2.4 0~50 6 7 2.5 7 0.6
QBY-40 0~8 0~50 6 7 4.5 7 0.6
QBY-50 0~12 0~50 6 7 8 7 0.9 /
QBY-65 0~16 0~50 6 7 8 7 0.9 /
QBY-80 0~24 0~50 6 7 10 7 1.5 /
QBY-100 0~30 0~50 6 7 10 7 1.5 /

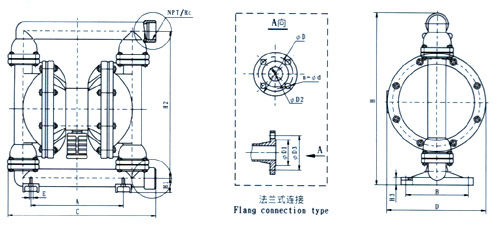

型号 A B C D E H1 H2 H3 H 螺纹 法兰式
NPT/BSPT ANSI DIN
QBY2-10 135 48 218 144 12 34 176 10 226 3/8" - -
QBY2-15 135 48 218 144 12 34 176 10 226 1/2" - -
QBY2-25 236 145 381 248 12 46 344 18 412 1" - -
QBY2-40 236 145 381 248 12 50 348 18 428 1? " - -
QBY2-50 320 220 518 347 14 50 521 27 609 2"
QBY2-80 360 240 634 455 18 96 696 50 842 3"

法兰端尺寸根据相应的标准设计,按设计给定,也可以根据客户的设计生产。

隔膜泵可以串联吗

  • 不能串联。隔膜泵是通过隔膜挤压将泵腔内的物流输送出去,应属于容积式输送泵。这样的泵进出物流都不是连续的。你可以试想几种情况(假如串二台以上):
  • 如果某台泵不打量(或阀门卡住),其他泵不能运行几台泵不同相,串泵不能提高压力
相关产品
相关内容
隔膜泵常见问题

隔膜泵常见问题

隔膜泵可以串联吗? 不能串联。隔膜泵是通过隔膜挤压将泵腔内的物流输送出去,应属于容积式输送泵。这样的泵进出物流都不是连续的。你可以试想几种情况(假如串二台以上): 如果某台泵不打量(或阀门卡住),其他泵不能运行几台泵不同相,串泵不能提高压力 隔膜泵工作原理是怎么样的? 假设空气先从左边进去: 空…
