您当前的位置:首页 >> 水泵展示 >> 齿轮油泵

YCB型圆弧齿轮泵

YCB型圆弧齿轮泵,适用于输送不含固体颗粒和纤维、无腐蚀性、温度不高于80℃、粘度为5-1500cst的润滑油或性质类似润滑油的其它液体,并适用于液压传动系统。

详细介绍 性能参数 安装(外形)尺寸

主要用途:

  • 在输油系统中可用作传输、增压泵。
  • 在燃油系统中可用作输送、加压、喷射的燃油泵。
  • 在液压传动系统中可用作提供液压动力的液压泵。
  •  在一切工业领域中,均可作润滑油泵用。

结构特点:

齿轮采用具有国际九十年人先进水平的新技术--双圆弧正弦曲线齿型圆弧。它与渐开线齿轮相比,突出的优点是齿轮啮合过程中齿廓面没有相对滑动,所以齿面无磨损、运转平衡、无困液现象,噪声低、寿命长、效率高。该泵摆脱传统设计的束缚,使得齿轮泵在设计、生产和使用上进入了一个新的领域。
泵设有差压式安全阀作为超载保护,安全阀全回流压力为泵额定排出压力1.5倍。也可在允许排出压力范围内根据实际需要另行调整。但是此安全阀不能作减压阀长期工作,需要时可在管路上另行安装。
该泵轴端密封设计为两种形式,一种是机械密封,另一种是填料密封,可根据具体使用情况和用户要求确定。




型    号 流量
m 3 /h
转速
r/min
排出压力
Mpa
必需汽
蚀余量m
效率
%
电动机
频率Hz 功率kw 型号
YCB0.6-0.6 0.6
1.0
910
1390
0.6
0.6
5.5
5.5
32
32
50
50
0.75
0.75
Y90S-6
Y80L 2 -4
YCB0.6-2.5 0.6
1.0
910
1400
2.5
2.5
7.0
7.0
70
70
50
50
1.1
1.5
Y90L-6
Y90L-4
YCB1.6-0.6 1.6
2.5
910
1400
0.6
0.6
5.5
5.5
42
42
50
50
0.75
1.1
Y90S-6
Y90S-4
YCB1.6-2.5 1.6
2.5
940
1440
2.5
0.6
7.0
7.0
71
71
50
50
2.2
4
Y112M-6
Y112M-4
YCB3.3-0.6 3.3
5.0
940
1420
0.6
0.6
5.0
5.0
60
60
50
50
1.5
2.2
Y100L-6
Y100L 1 -4
YCB3.3-2.5 3.3
5.0
960
1440
2.5
2.5
7.0
7.0
72
72
50
50
5.5
7.5
Y132M 2 -6
Y132M-4
YCB4-0.6 4.0
6.0
960
1440
0.6
0.6
5.0
5.0
60
60
50
50
1.5
2.2
Y100L-6
Y100L 1 -4
YCB4-2.5 4.0
6.0
960
1440
2.5
2.5
7.0
7.0
72
72
50
50
5.5
7.5
Y132M 2 -6
Y132M-4
YCB8-0.6 8.0
12.0
960
1440
0.6
0.6
5.0
5.0
61
61
50
50
3
5.5
Y132S-6
Y132S-4
YCB8-2.5 8.0
12.0
970
1460
2.5
2.5
7.0
7.0
75
75
50
50
11
15
Y160L-6
Y160L-4
YCB10-0.6 10.0
15.0
960
1140
0.6
0.6
5.0
5.0
62
62
50
50
4
5.5
Y132M 1 -6
Y132S-4
YCB20-0.6 20.0
24.0
970
1170
0.6
0.6
5.0
5.0
68
68
50
60
7.5
11
Y160M-6
Y160M-6
YCB25-0.6 25.5
30.0
970
1170
0.6
0.6
5.5
5.5
69
69
50
60
11
11
Y160L-6
Y160M-6
YCB30-0.6 30.0
36.6
970
1180
0.6
0.6
5.5
5.5
70
70
50
60
11
15
Y160L-6
Y160L-6
YCB40-0.6 40.0 970 0.6 5.5 72 50 15 Y180L-6
YCB50-0.6 50.0
60.0
980
1190
0.6
0.6
5.5
5.5
78
78
50
60
22 Y225M-6
Y250M-

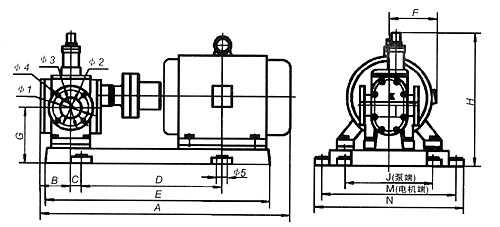

YCB型圆弧齿轮泵 :安装尺寸

型号
Model
流量
m3/h
A B C D E F G H J K M N φ1 φ2 φ3 n×φ4 n×φ5 重量
Weight
YCB0.6-0.6 0.6 506 50  22.5 280 421 155 115 232  136  125 222 252  φ25  φ75  φ100  4×M10 4×φ14  38.5
YCB1.0-0.6 1.0 486.5 264 405 150 217 207 237
YCB1.6-0.6 1.6  547 63  27.5  303  455  155  243  156  150  222  252 φ32 φ90  φ120 4×φ14  43
YCB2.5-0.6 2.5
YCB3.3-0.6 3.3  644 76 35  344.5  544.5  180 127.6 298 198 180  266  298 φ 40  φ100 φ130 4×φ16  65
YCB5.0-0.6 5.0
YCB4.0-0.6 4.0  667.5 82 40  346  557  256  288  φ50 φ110  φ140  66
YCB6.0-0.6 6.0
YCB8.0-0.6 8.0  795 101  50    382  644  210 140 396 218 220 332 364 φ65 φ130 φ160  117
YCB12-0.6 12
YCB10-0.6 10 849 111 430 690  130
YCB15-0.6 15 808 392 652
YCB20-0.6 20 1009 131.5  29.5 566 845   255  165.8  471.5  270  260 380 416 φ80 φ150 φ190 4×φ18 4×φ18 216
YCB25-0.6 25 1100 146.5 603 904 385 421  φ100  φ170  φ210 223
YCB30-0.6 30 1125 147 35 646 954 196 517 295 275 400 436 288
YCB40-0.6 40 1214 161 42.5 673 1023 285 212 562 315 300 425 461 φ125 φ200 φ240 8×φ18 4×φ18 364
YCB50-0.6 50 1300 159 52.5 680 1080 310 237 590 240 300 476 536 φ125 φ200 φ240 8×φ18 4×φ18
