LQRY型导热油泵

LQRY型导热油泵,在我国载热体加热系统中得到广泛的使用,已经进入石油、化工、橡胶、塑料、制药、纺织、印染、筑路、食品等各个工业领域,主要用于输送不含固体颗粒的弱腐性高温液体,使用温度≤370℃,是一种理想的热油循环泵。

详细介绍 性能参数 安装(外形)尺寸

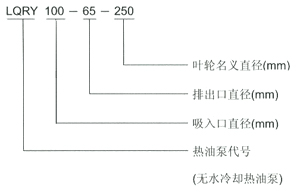

型号说明:

型号 流量
(m3/h)
扬程
(m)
转速
(r/min)
功率 KW 效率
(%)
气蚀余量
NPSH(m)
轴功率 配用功率
26-20-100 4.5 15 2825 0.45 0.75 40 0.8
50-32-150 8 22 2840 1.0 1.5 42 1.6
50-32-160 10 25 2840 1.5 2.2 42 1.8
50-50-150 24 18 2890 3.1 4 46 1.8
50-50-170 12.5 32 2890 3.2 4 45 2.5
65-40-160 12.5 25 2880 2.5 3 45 2.2
65-50-150 50 16 2900 4.2 5.5 52 2.8
65-50-180 32 32 2900 4.5 5.5 52 2.7
65-50-170 40 25 2900 4.5 5.5 52 2.7
65-40-190 18 40 2890 4.5 5.5 52 2.8
65-40-200 25 50 2900 6.7 7.5 63 3.1
80-50-180 40 40 2900 6.7 7.5 63 3.1
80-50-170 60 20 2900 6.7 7.5 63 3.1
100-65-190 60 38 2930 9.2 11 68 3.9
100-65-200 80 40 2930 12.5 15 70 3.5
100-65-210 90 45 2930 15.7 18.5 70 3.6
100-65-220 58 50 2930 12.5 15 68 3.5
100-65-230 58 60 2930 15.5 18.5 62 3.5
100-65-230 100 55 2940 19.5 22 70 3.6
100-65-240 100 70 2950 25.5 30 69.8 4.1
100-65-257 100 80 2950 32.5 37 67 3.6
125-100-190 155 30 2940 20 22 72 3.6
125-100-220 160 45 2950 25.5 37 75.2 3.6
125-80-250 160 60 2970 35.5 45 74.2 5
125-100-245 300 55 2970 61 75 74 7.5
125-100-250 200 60 2970 42.8 55 76.4 6
125-100-260 300 70 2970 75.3 90 78.2 8
125-100-265 200 80 2970 59 75 74 6
125-100-257 260 70 2970 64.3 75 77.1 6.8
125-100-270 300 70 2970 75.3 90 78.2 8
125-100-280 260 85 2970 75 90 76 6.8
150-125-250 350 60 2970 75.2 90 76 8.6
150-125-240 400 50 2970 72 90 76 9.8
150-125-270 340 76 2970 89.5 110 78.6 8.5
150-125-250 400 60 2970 88 110 74 9.8
150-125-280 400 78 2970 106 132 80.6 9.8
150-125-280 370 85 2970 106 132 80 9.7
250-200-500 500 80 1480 136 160 76 5
300-250-500 600 80 1480 158 185 70 9
250-200-550 700 80 1480 190 220 81 14
200-200-400 400 50 1450 74 90 81 6.8
200-200-400A 350 35 1450 61 75 80 6
300-300-300 720 30 1480 75 90 82 6.7
300-300-300A 600 22 1480 69 90 80 6.5
350-300-300 800 20 1480 63 75 82 6.2
350-300-400 800 50 1480 190 185 83 6.2
400-350-300 1080 20 1480 92 110 78 6.0
400-350-400 1080 30 1480 112 132 76 6.0
500-400-300 1400 20 1480 145 160 80 6.0
LQRY型导热油泵 :LQRY导热油泵安装尺寸




型号 电机型号 油泵外形及安装尺寸
L L1 L2 L3 B1 B2 B3 A a h1 h2 H1 H2 D1 D2 n1/d1 n2/d2 n3/d3
26-20-100 Y801-2/0.75 700 630 108 415 200 230 270 75 80 95 25 290 180 85 75 4/14 4/14 4/14
50-32-150 Y90S-2/1.5 800 700 80 525 180 248 295 80 90 132 40 365 210 125 100 6-17.5 4-17.5 4-16
50-32-160 Y90L-2/2.2
65-40-160 Y100L-2/3 1000 810 110 590 280 360 410 100 150 420 240 145 110 8-17.5 4-20
50-50-170 Y112M-2/4 845 122.5 600 355 360 410 152 442 247 125 6-17.5
65-50-180 Y132S1-2/5.5 1100 900 120 660 300 380 440 160 410 245 160
80-50-180 Y132S2-2/7.5
100-65-190 Y160M1-2/11 1200 1049 730 355 440 510 110 120 180 510 285 180 145 8-20 8-17.5 4-22
100-65-220 Y160M1-2/15
100-65-200A Y160M1-2/15
100-65-230 Y180M-2/22 1300 1180 145 930 415 495 570 115 125 200 570 320
125-100-200 Y180M-2/22 220 180
100-65-240 Y200L1-2/30 1400 180 145
100-65-257 Y200L2-2/37
125-100-220 Y200L2-2/37 220 180
125-80-250 Y225M-2/45 1513 1245 152 480 540 620 140 144 225 45 620 345 160 8-22 4-24
125-100-250 Y250M-2/55 1580 1400 230 550 600 690 654 370 190 8-22
125-100-257 Y280S-2/75 1628 1510 275 960 540 620 695 150 230 50 725 438
125-100-260 Y280S1-2/90
125-100-270 Y280S1-2/90 1628 1510 275 960 540 620 695 150 144 230 50 725 438 220 190 8-22 8-22 4-24
150-125-270 Y351S-2/110 1818 1590 250 1090 628 720 780 145 150 230 45 750 440 240 210 8-22 8-17.5 4-24
