G型齿轮变速螺杆泵

G型齿轮变速螺杆泵 与转子接触的螺旋封线将收入腔与排出腔完全分开,使G型电磁变速螺杆泵具有阀门的隔断作用可实现液、气、固体的多相混合输送。内流体流动时容积不发生变化,没有瑞流搅动和脉弹性定子形成的容积腔能有效地降低输送含固体颗粒介质时的磨耗输入介地粘度可达50000Mpa•s含固量可达50%流量与转速正比,借助调速器可实现量的自动调节,泵可以正反输送。

详细介绍 性能参数 结构图 安装(外形)尺寸 其它

产品概述

单螺杆是按迥转啮合容积式原理工作的新型泵种,主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。
由于该二部件的特殊几何形状,分别形成单独的密封容腔,介质由轴向均匀推行流动,内部流速低,容积保持不变,压力稳定,因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa,扬程60m(清水),自吸高度一般在6m,适用于输送介质温度80℃以下(特殊要求可达150℃)。
因定子选用多种弹性材料制成,所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送,有一般泵种所不能胜任的特点。其流量与转速成正比。
传动可采用联轴器直接传动,或采用调速电机,三角带,变速箱等装置变速。
这种泵零件少,结构紧凑,体积小,维修简便,转子和定子是本泵的易损件,结构简单,便于装拆。

技术参数:

  • 流量:0-150m3/h;
  • 扬程:60-120m;
  • 功率:0.75-37kw;
  • 转速:500-960r/min;
  • 口径:20-135MM;
  • 温度:-15-200℃。

型号意义:

  • G 35-1
  • G - G系列螺杆泵
  • 35 - 螺杆名义直径(mm)
  • 1 - 表示一级泵
型号 压力0.3Mpa 压力0.6Mpa 可调转数
转数
(r/min)
流量
(m3/h)
电动机
功率
(kw)
转数
(r/min)
流量
(m3/h)
电动机
功率
(kw)
转数
(r/min)
流量
(m3/h)
电动机
功率
(kw)
G20-1 960 0.96 0.75-6级 960 0.8 0.75-6级 125~1250 0.1~1.5 1.1
720 0.8 0.55-8级 720 0.5 0.75-8级
510 0.4 0.55-4级/齿轮箱 510 0.3 0.75-4级/齿轮箱
G25-1 960 2.4 0.75-6级 960 2 1.5-6级 125~1250 0.1~3 1.5
720 1.5 0.55-8级 720 1.27 1.1-8级
510 1.08 0.55-4级/齿轮箱 510 0.9 1.1-4级/齿轮箱
G30-1 960 3.6 1.5-6级 960 3 2.2-6级 125~1250 0.2~4 2.2
720 2.28 1.1-8级 720 1.9 1.5-8级
510 1.63 1.1-4级/齿轮箱 510 1.35 1.5-4级/齿轮箱
G35-1 720 4.8 2.2-8级 720 4.04 3-8级 125~890 0.3~5 3
510 3.36 1.5-4级/齿轮箱 510 2.8 2.2-4级/齿轮箱
380 1.92 1.1-4级/齿轮箱 380 1.60 1.5-4级/齿轮箱
G40-1 510 6.8 2.2-4级/齿轮箱 510 5.6 3-4级/齿轮箱 125~890 0.3~10 4
380 5.1 1.5-4级/齿轮箱 380 4 2.2-4级/齿轮箱
252 2.65 1.1-6级/齿轮箱 252 2.2 1.5-6级/齿轮箱
G50-1 510 13.8 4-4级/齿轮箱 510 11.5 5.5-4级/齿轮箱 80~750 1~18 5.5
380 10.2 4-4级/齿轮箱 380 7.5 5.5-4级/齿轮箱
252 5.6 3-6级/齿轮箱 252 4.4 5.5-6级/齿轮箱
G60-1 510 20.8 7.5-4级/齿轮箱 510 16 11-4级/齿轮箱 63~630 1~20 11
380 15.6 7.5-4级/齿轮箱 380 12 11-4级/齿轮箱
252 7.8 5.5-6级/齿轮箱 252 6 7.5-6级/齿轮箱
G70-1 510 26 11-4级/齿轮箱 510 20 11-4级/齿轮箱 56~560 1~22 11
380 17 7.5-4级/齿轮箱 380 13 11-4级/齿轮箱
252 9.1 7.5-6级/齿轮箱 252 7 7.5-6级/齿轮箱
G85-1 380 32 11-4级/齿轮箱 380 25 15-4级/齿轮箱 37~370 2~24 15
252 21 7.5-6级/齿轮箱 252 16 11-6级/齿轮箱
189 11 5.5-8级/齿轮箱 189 8 11-8级/齿轮箱
G105-1 380 80 15-4级/齿轮箱 380 65 22-4级/齿轮箱 29~290 3~50 22
252 44 15-6级/齿轮箱 252 34 22-6级/齿轮箱
189 29 11-8级/齿轮箱 189 22 15-8级/齿轮箱
G135-1 380 132 37-4级/齿轮箱 380 120 45-4级/齿轮箱 18~180 3~56 45



型号 压力0.8Mpa 压力1.2Mpa 可调转数
转数
(r/min)
流量
(m3/h)
电动机
功率
(kw)
转数
(r/min)
流量
(m3/h)
电动机
功率
(kw)
转数
(r/min)
流量
(m3/h)
电动机
功率
(kw)
G20-2 960 0.96 1.5-6级 960 0.8 1.5-6级 125~1250 0.1~1.5 1.5
720 0.8 1.1-8级 720 0.5 1.5-8级
510 0.4 1.1-4级/齿轮箱 510 0.3 1.1-4级/齿轮箱
G25-2 960 2.4 1.5-6级 960 2 2.2-6级 125~1250 0.1~3 2.2
720 1.5 1.1-8级 720 1.27 1.5-8级
510 1.08 1.1-4级/齿轮箱 510 0.9 1.5-4级/齿轮箱
G30-2 960 3.6 3-6级 960 3 3-6级 125~1250 0.2~4 3
720 2.28 1.5-8级 720 1.9 2.2-8级
510 1.63 1.5-4级/齿轮箱 510 1.35 2.2-4级/齿轮箱
G35-2 720 4.8 3-8级 720 4.04 4-8级 125~890 0.3~5 4
510 3.36 2.2-4级/齿轮箱 510 2.8 3-4级/齿轮箱
380 1.92 1.5-4级/齿轮箱 380 1.60 2.2-4级/齿轮箱
G40-2 510 6.8 4-4级/齿轮箱 510 5.6 5.5-4级/齿轮箱 125~890 0.3~10 5.5
380 5.1 3-4级/齿轮箱 380 4 4-4级/齿轮箱
252 2.65 2.2-6级/齿轮箱 252 2.2 3-6级/齿轮箱
G50-2 510 13.8 5.5-4级/齿轮箱 510 11.5 7.5-4级/齿轮箱 80~750 1~18 7.5
380 10.2 4-4级/齿轮箱 380 7.5 5.5-4级/齿轮箱
252 5.6 3-6级/齿轮箱 252 4.4 5.5-6级/齿轮箱
G60-2 510 20.8 15-4级/齿轮箱 510 16 15-4级/齿轮箱 63~630 1~20 15
380 15.6 11-4级/齿轮箱 380 12 15-4级/齿轮箱
252 7.8 7.5-6级/齿轮箱 252 6 11-6级/齿轮箱
G70-2 510 26 15-4级/齿轮箱 510 20 18.5-4级/齿轮箱 56~560 1~22 18.5
380 17 11-4级/齿轮箱 380 13 15-4级/齿轮箱
252 9.1 11-6级/齿轮箱 252 7 11-6级/齿轮箱
G85-2 380 32 18.5-4级/齿轮箱 380 25 22-4级/齿轮箱 37~370 2~24 22
252 21 15-6级/齿轮箱 252 16 18.5-6级/齿轮箱
189 11 15-8级/齿轮箱 189 8 15-8级/齿轮箱
G105-2 380 80 30-4级/齿轮箱 380 65 37-4级/齿轮箱 29~290 3~50 37
252 44 30-6级/齿轮箱 252 34 30-6级/齿轮箱
189 29 22-8级/齿轮箱 189 22 22-8级/齿轮箱
G135-2 380 132 55-4级/齿轮箱 380 120 75-4级/齿轮箱 18~180 3~56 75
252 95 55-6级/齿轮箱 252 80 75-6级/齿轮箱
189 65 37-8级/齿轮箱 189 53 45-8级/齿轮箱



G型齿轮变速螺杆泵 :G型单螺杆泵|结构图说明

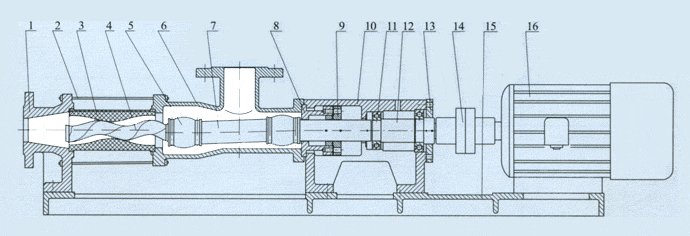

G型单螺杆泵结构图说明:

1、出料体2、拉杆3、定子4、螺杆轴5、万向节或销接6、进料体7、连接轴8、填料座9、填料压盖10、轴承座11、轴承12、传动轴13、轴承盖14、联轴器15、底盘16、电机

G型齿轮变速螺杆泵 :G型螺杆泵|外形安装尺寸

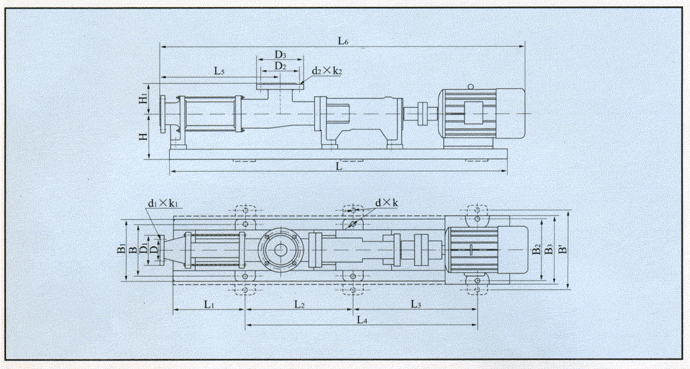

G型螺杆泵外形安装尺寸图:

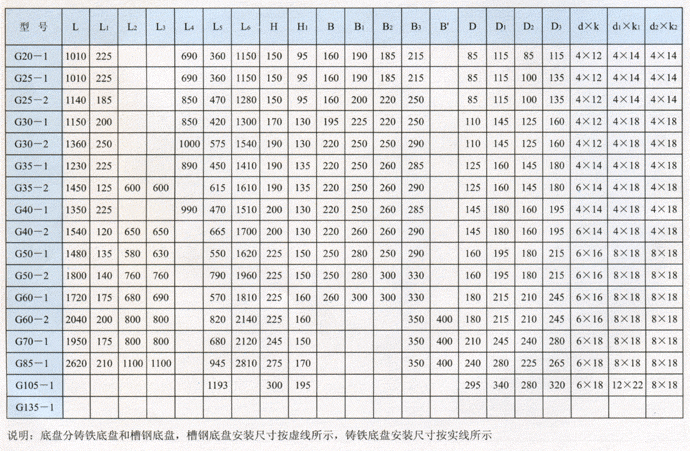

G型螺杆泵外形安装尺寸表:


故障现象

原 因 分 析 排 除 方 法
泵不能启动 1、 新转子、定子配合过紧
2、 电压太低
3、 介质粘度过高
1、 用人工帮助转动几圈
2、 检查、调整
3、 稀释料液
泵不出液 1、 旋转方向不对
2、 吸入管路有问题
3、 介质粘度过高
4、 转子、定子损坏或传动部件损坏
5、 泵内异物堵塞
1、 调整方向
2、 检查泄漏,打开进出口阀门
3、 稀释料液
4、 检查更换
5、 排除更换
流量达不到 1、 管路泄漏
2、 阀门未全打开或局部堵塞
3、 转速太低
4、 转子、定子磨损
1、 检查修理管道
2、 打开全部阀门、排除堵塞物
3、 调整转速
4、 更换损坏零部件
压力达不到 1、 转子、定子磨损 1、 更换转子、定子
电机过热 1、 电机故障
2、 出口压力过高、电机超载
3、 定子烧坏或粘在转子上
1、 检查电机、电压、电源、频率
2、 检查扬程,开足出口阀门,排除堵塞
3、 更换损坏零件
流量、压力急剧下降 1、  管道突然堵塞或泄漏
2、  定子磨损恶劣
3、  液体粘度突然改变
4、  电压突然下降
1、 检查排除
2、 更换
3、 找出原因排除
4、 找出原因排除
轴密封处大量泄漏液体 1、 软填料磨损
2、 机械密封损坏
1、 压紧或更换填料
2、 修复或更换
