G型螺杆泵

G型螺杆泵 是按迥转啮合容积式原理工作的新型泵种,传动可采用联轴器直接传动,或采用低速电机三角带传到,变速箱,无级变速器等装置变速。流量0.8-150m3/h,压力0.4-1.2MPa。

详细介绍 性能参数 安装(外形)尺寸

产品概述:

单螺杆是按迥转啮合容积式原理工作的新型泵种,主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。
由于该二部件的特殊几何形状,分别形成单独的密封容腔,介质由轴向均匀推行流动,内部流速低,容积保持不变,压力稳定,因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa,扬程60m(清水),自吸高度一般在6m,适用于输送介质温度80℃以下(特殊要求可达150℃)。
因定子选用多种弹性材料制成,所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送,有一般泵种所不能胜任的特点。其流量与转速成正比。
传动可采用联轴器直接传动,或采用调速电机,三角带,变速箱等装置变速。
这种泵零件少,结构紧凑,体积小,维修简便,转子和定子是本泵的易损件,结构简单,便于装拆。

技术参数:

  • 流量:0-150m3/h;
  • 扬程:60-120m;
  • 功率:0.75-37kw;
  • 转速:500-960r/min;
  • 口径:20-135MM;
  • 温度:-15-200℃


三、型号意义:
G 35-1
G - G系列螺杆泵
35 - 螺杆名义直径(mm)
1 - 表示一级泵

四、G型螺杆泵|工作的原理
单螺杆是按迥转啮合容积式原理工作的新型泵种,主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。
由于该二部件的特殊几何形状,分别形成单独的密封容腔,介质由轴向均匀推行流动,内部流速低,容积保持不变,压力稳定,因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa,扬程60m(清水),自吸高度一般在6m,适用于输送介质温度80℃以下(特殊要求可达150℃)。
因定子选用多种弹性材料制成,所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送,有一般泵种所不能胜任的特点。其流量与转速成正比。
传动可采用联轴器直接传动,或采用调速电机,三角带,变速箱等装置变速。
这种泵零件少,结构紧凑,体积小,维修简便,转子和定子是本泵的易损件,结构简单,便于装拆。

型号 流量
(m3/h)
压力
(Mpa)
允许最高转数
(r/min)
电机功率
(kw)
必需汽蚀余量
(m)
进口法
兰通径
(mm)
出口法
兰通径
(mm)
允许颗
粒直径
(mm)
允许纤
维长度
(mm)
G20-1 0.8 0.6 960 0.75 4 25 25 1.5 25
G20-2 1.2 1.5
G25-1 2 0.6 960 1.5 40 32 2 30
G25-2 1.2 2.2
G30-1 5 0.6 960 2.2 50 40 2.5 35
G30-2 1.2 3
G35-1 8 0.6 960 3 65 50 3 40
G35-2 1.2 4
G40-1 12 0.6 960 4 80 65 3.8 45
G40-2 1.2 5.5
G50-1 14 0.6 720 5.5 4.5 100 80 5 50
G50-2 1.2 7.5
G60-1 22 0.6 720 11 5 125 100 6 60
G60-2 1.2 15
G70-1 38 0.6 720 11 150 125 8 70
G70-2 1.2 18.5
G85-1 56 0.6 630 15 150 150 10 80
G85-2 1.2 30
G105-1 100 0.6 500 30 200 200 15 110
G105-2 1.2 55
G135-1 150 0.6 400 45 250 250 20 150

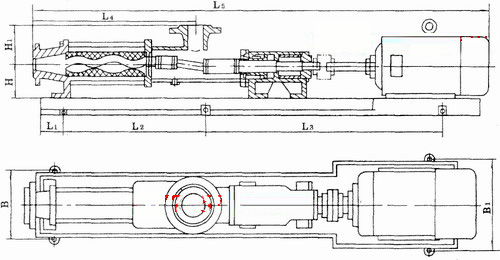

G型螺杆泵安装尺寸




型号 L1 L2 L3 L4 L5 H H1 B B1
G20-1 93   545 220 800 130 195 125 160 Ø14×4
G25-1 135   800 325 1140 145 250 160 180 Ø14×4
G25-2 110   935 460 1280 160 260 160 200 Ø14×4
G30-1 105   935 340 1170 160 265 160 200 Ø14×4
G30-2 135 650 460 550 1505 195 315 200 245 Ø16×6
G35-1 130 475 530 430 1385 200 315 205 245 Ø16×6
G35-2 140 485 715 620 1610 215 340 200 245 Ø16×6
G40-1 150 465 622 455 1515 200 315 205 250 Ø16×6
G40-2 165 665 625 670 1720 215 325 210 240 Ø16×6
G50-1 150 575 545 490 1560 210 320 205 245 Ø16×6
G50-2 150 700 700 735 1975 240 380 230 295 Ø18×6
G60-1 150 675 700 570 1840 235 385 235 285 Ø18×6
G60-2 150 800 845 850 2145 240 390 240 315 Ø18×6
G70-1 183 720 750 685 1995 245 435 240 315 Ø18×6
G70-2 190 900 935 1055 2380 265 465 250 350 Ø20×6
G85-1 200 800 850 735 2045 280 480 260 350 Ø20×6
G105-1 210 870 930 885 2200 300 500 300 400 Ø20×6
G135-1 250 930 970 985 2300 300 510 320 450 Ø20×6
