XDBY型电动隔膜泵

新研制开发的XDBY型电动隔膜泵,采用XLD系列摆线针轮减速机传动动力,电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,产品设计均参考美国ABEL公司样机,该泵适用于低压,即出口压力≤3kgf/cm2的场合。

详细介绍 性能参数 安装(外形)尺寸

主要用途:

  • 各种剧毒、易燃、易挥发液体。
  • 各种强酸、强碱、强腐蚀液体。
  • 可输送较高温度的介质150℃。
  • 作为各种压滤机前级送压装置。
  • 热水回收及循环。
  • 油罐车、油库、油品装卸。
  • XDBY型电动隔膜泵吸泡菜果酱、土豆泥、巧克力等。
  • XDBY型电动隔膜泵吸油漆、树胶、颜料粘合剂。
  • 各种瓷器釉浆水泥灌浆灰浆泥浆。
  • 各种橡胶浆乳胶、有机溶剂、填料。
  • 用泵为油轮驳船清仓吸取仓内污水及剩油。
  • 啤酒花及发酵粉稀浆、糖浆、糖蜜。
  • 泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
  • 各种特殊介质的吸送。

技术参数:

  • 流量:0-20m3/h;
  • 扬程:30m;
  • 功率:0.37-4kw;
  • 转速:1450r/min;
  • 口径:10-100mm;
  • 温度:-15-+150℃;
  • 自吸高度:5-7m。

型号意义:

  • XDBY – 40
  • XDBY - 电动隔膜泵;
  • 40 - 进出口直径(mm)
型号 流量
m3/h)
扬程
(m)
吸程
(m)
配备功率
(KW)
泵体材料 配备减速机
型号
铸铁 铝合金 不锈钢 衬胶
XDBY-10 0.75 30 3 0.55 / XLD3-35
XDBY-15 1.5 30 3 0.55 / XLD3-35
XDBY-20 2.5 30 3 1.5 / XLD3-35
XDBY-25 3.5 30 4 1.5 XLD3-35
XDBY-32 4 30 4 1.5 XLD3-35
XDBY-40 4.5 30 4 1.5 XLD3-35
XDBY-50 6.5 30 4.5 2.2 XLD3-35
XDBY-65 8 30 4.5 2.2 XLD3-35
XDBY-80 16 30 5 3 / XLF5-35
XDBY-100 20 30 5 3 / XLD5-35

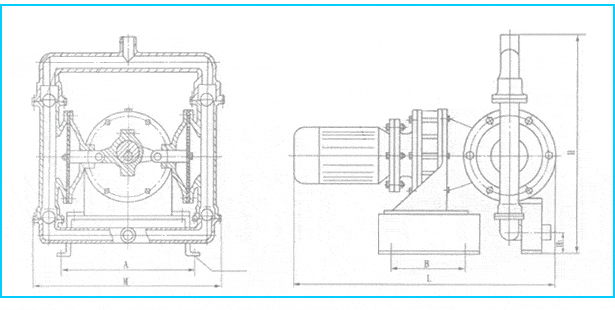

XDBY型电动隔膜泵外形尺寸表:

型号 A B D ф L H H1
XDBY-10 456 342 185 ф12X4 580 290 50
XDBY-15 456 342 185 ф12X4 580 290 50
XDBY-20 456 342 185 ф12X4 580 290 50
XDBY-25 537 455 210 ф14X4 675 500 60
XDBY-32 537 455 210 ф14X4 675 500 60
XDBY-40 537 455 210 ф14X4 675 500 60
XDBY-50 800 345 345 ф16X4 845 780 85
XDBY-65 800 345 345 ф16X4 845 780 85
XDBY-80 800 345 345 ф16X4 1000 900 96
XDBY-100 800 345 345 ф16X4 1000 900 96
