DBY型电动隔膜泵

DBY型电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,产品设计均参考美国ABEL公司样机,该泵适用于低压,即出口压力≤3kgf/cm2的场合。

详细介绍 性能参数 结构图 安装(外形)尺寸 曲线图谱 其它

主要用途:

  • 各种剧毒、易燃、易挥发液体。
  • 各种强酸、强碱、强腐蚀液体。
  • 可输送较高温度的介质150℃。
  • 作为各种压滤机前级送压装置。
  • 热水回收及循环。
  • 油罐车、油库、油品装卸。
  • DBY型电动隔膜泵吸泡菜果酱、土豆泥、巧克力等。
  • 泵吸油漆、树胶、颜料粘合剂。
  • 各种瓷器釉浆水泥灌浆灰浆泥浆。
  • 各种橡胶浆乳胶、有机溶剂、填料。
  • 用泵为油轮驳船清仓吸取仓内污水及剩油。
  • 啤酒花及发酵粉稀浆、糖浆、糖蜜。
  • DBY型电动隔膜泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
  • 各种特殊介质的吸送。

技术参数:

  • 流量:0-20m3/h;
  • 扬程:30m;
  • 功率:0.37-4kw;
  • 转速:1450r/min;
  • 口径:10-100mm;
  • 温度:-15-+150℃;
  • 自吸高度:5-7m。

型号意义:

  • DBY – 40
  • DBY - 电动隔膜泵;
  • 40 - 进出口直径(mm)

型号

Model 1
流量

Dischage
(m3/h)
扬程

Head
(m)
出口压力
Exit
Pressure
(kgf/cm2)
吸程
Sucked
lift
(m)
最大允许颗粒直粒
Max grain D
最大供气压力
Max
Pressure
(kgf/cm2)
最大空气
消耗量
Max air
consumption
(m3/min)
材 料 Materials

ZL104
不锈钢
1Cr18Ni9Ti
铸铁
HT200
增强
聚丙烯
Enhanced
Polypropy lene
QBY-10 0~0.8 0~50 6 5 1 7 0.6
QBY-15 0~1 0~50 6 5 1 7 0.3
QBY-25 0~2.4 0~50 6 7 2.5 7 0.6
QBY-40 0~8 0~50 6 7 4.5 7 0.6
QBY-50 0~12 0~50 6 7 8 7 0.9 /
QBY-65 0~16 0~50 6 7 8 7 0.9 /
QBY-80 0~24 0~50 6 7 10 7 1.5 /
QBY-100 0~30 0~50 6 7 10 7 1.5 /

DBY型电动隔膜泵 :DBY型电动隔膜泵|外形安装尺寸

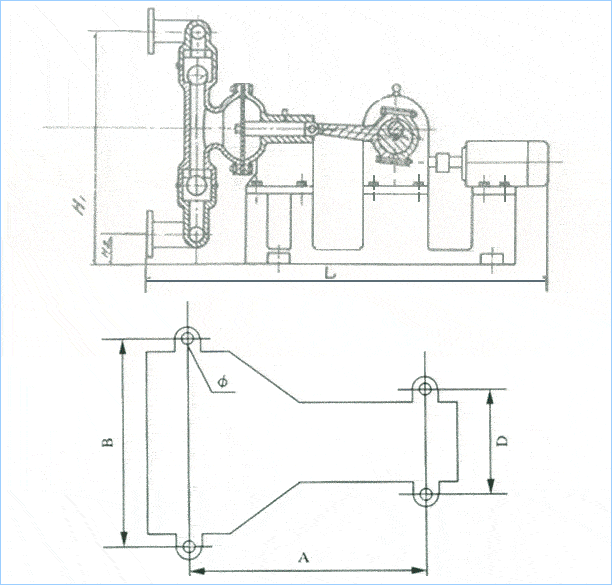

DBY型电动隔膜泵外形安装尺寸图:

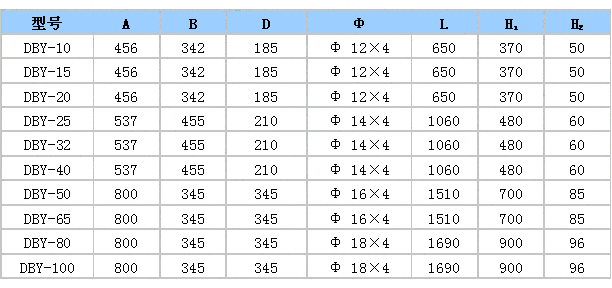

DBY型电动隔膜泵外形安装尺寸表:




相关产品
相关内容
隔膜泵常见问题

隔膜泵常见问题

隔膜泵可以串联吗? 不能串联。隔膜泵是通过隔膜挤压将泵腔内的物流输送出去,应属于容积式输送泵。这样的泵进出物流都不是连续的。你可以试想几种情况(假如串二台以上): 如果某台泵不打量(或阀门卡住),其他泵不能运行几台泵不同相,串泵不能提高压力 隔膜泵工作原理是怎么样的? 假设空气先从左边进去: 空…
