QBY型气动隔膜泵

本单位生产的QBY型气动隔膜泵是一种新型输送机械,采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARlOWPUMPS相近。

详细介绍 性能参数 结构图 安装(外形)尺寸 曲线图谱 其它

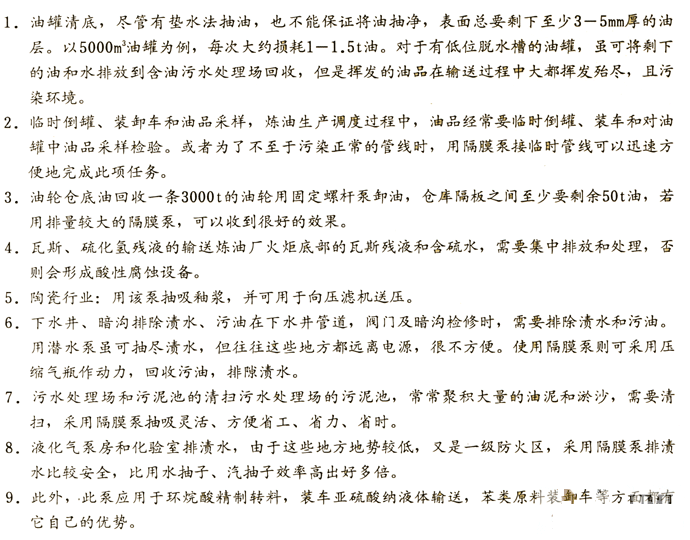

主要用途:

  • 泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
  • 泵吸油漆、树胶、颜料。
  • 粘合剂和胶水、全部种类可用泵吸取。
  • 各种瓦、瓷、砖器及陶器釉浆。
  • 油井钻好后,用泵吸沉积物及灌浆。
  • 泵吸各种乳剂和填料。
  • 泵吸各种污水。
  • 用泵为油轮,驳船清仓吸取仓内污水。
  • 啤酒花及发酵粉稀浆、糖浆、糖密。
  • 泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
  • 各种橡胶浆。
  • 各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
  • 各种剧毒、易燃、易挥发液体。
  • 各种强酸、强碱、强腐蚀液体。
  • 各种高温液体高可耐150℃。
  • 作为各种固液分离设备的前级送压装置。

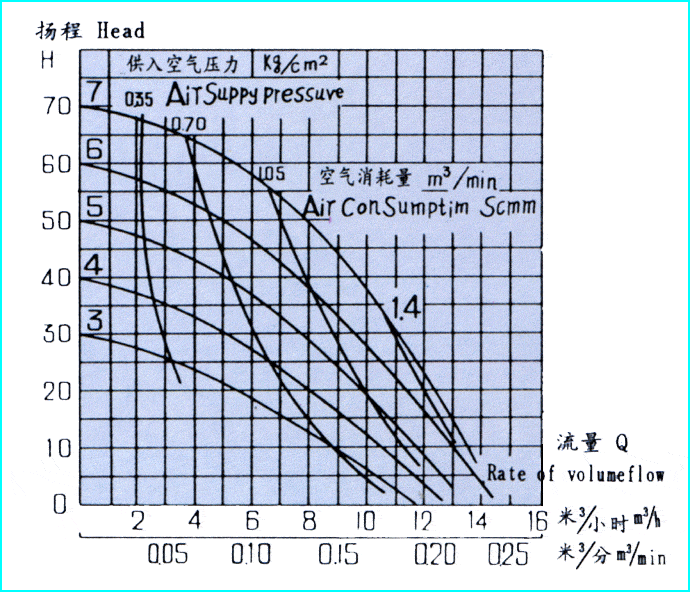

技术参数:

  • 流量:0-30m3/h;
  • 扬程:0-50m;
  • 口径:10-100mm;
  • 温度:-15-+150℃;
  • 压力:0.1-0.7MPa;
  • 自吸高度:5-7m。

型号意义:

型号 流量
(m3/h)
扬程
(m)
出口压力
(kgf/cm2)
吸程
(m)
最大允 许能
过颗粒 直径
(mm)
最大供气 压力
(kbf/cm2)
最大供气 消耗量
(m3/min)
材料
铝合金 不锈钢 铸造铁 增强聚丙烯
QBY-10 0~0.8 0~60 6 5 1 7 0.3
QBY-15 0~1 0~60 6 5 1 7 0.3
QBY-25 0~2.4 0~60 6 7 2.5 7 0.6
QBY-40 0~8 0~60 6 7 4.5 7 0.6
QBY-50 0~12 0~60 6 7 8 7 0.9 -
QBY-65 0~16 0~60 6 7 8 7 0.9 -
QBY-80 0~24 0~60 6 7 10 7 1.5 -
QBY-100 0~30 0~60 6 7 10 7 1.5 -

QBY型气动隔膜泵 :QBY型气动隔膜泵|外形安装尺寸

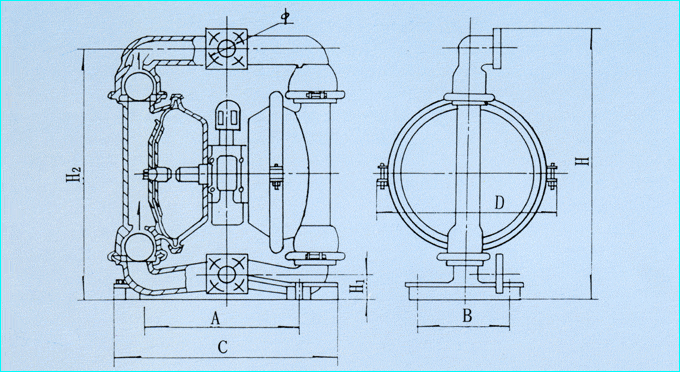

QBY型气动隔膜泵外形安装尺寸图:

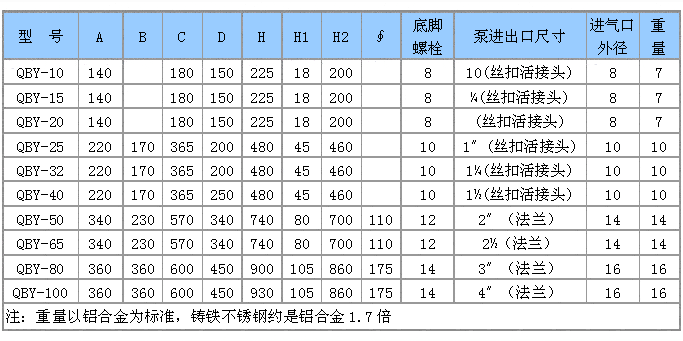

QBY型气动隔膜泵外形安装尺寸表:

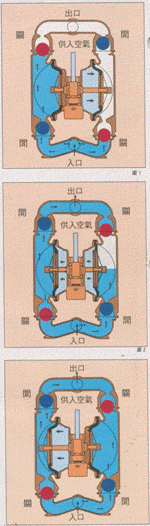

泵动原理(PUMP DYNAMICS)隔膜泵是一种气动式正向位移自吸泵,右边之泵动解说图显示泵在未自吸前初次泵动之流动模式。图1:空气经由气阀压缩进入膜片A之背面,由膜片挤压液室。此种以空气驱动的方式可免除一般活塞驱动之机械应力,从而显著地延长膜片的寿命。在压缩空气将膜片A推离中心体时,另一端之膜片B同时被连结之中心轴拉向中心体,此时,膜片B背面之空气由出口排放到泵体外。如此使B室形成真空状态,因而能靠外面大气压力之作用将流体由入口支管将阀球推离阀座使流体能自由地进入B室直至填满。

图2:当受空气挤压之膜片A达到其位移极限时,空气阀会将空气引导至膜片B之背面,同样形成挤压力而使其推离中心体,同时将连结的膜片A拉回中心体,此时膜片B之驱动所产生的液压将入口阀球推回阀座,同时将出口阀球推离阀座使流体能被挤压而从出口排出泵体外。膜片A被拉回中心体这个动作使A室形成真空状态,因而能靠大气压力作用将流体由入口支管将阀球推离阀座而进入A室直至填满。

图3:当膜片之运动完成时,空气阀再次引导空气至膜片A之背面,同时膜片B做空气排放动作。在泵回复到原启动状态时,泵内的两个膜片各自完成了一个空气排放或流体排放的过程。这构成了一个循环泵送过程。依使用状况,泵通过数次完全的循环泵送动作而使泵达到

自吸状态。

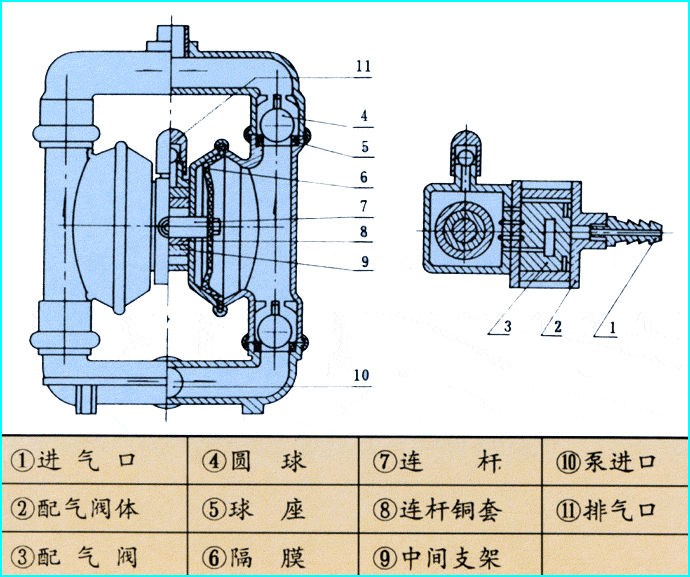

简要说明:

在泵的两个对称工作腔中,各装有一块有弹性的隔膜,联杆将两块隔膜结成一体,压缩空气从泵的进气头进入配气阀后,推动两个工作腔内的隔膜,驱使联杆联接的两块隔膜同步运动。与此同时,另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔,推动隔膜朝相反方向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀,隔膜的往复运动,造成工作腔内容积的改变,迫使两个单向球阀交替地开启和关闭,从而将液体连续地吸入和排出。
