污水泵在安装过程中有哪些地方必须注意的?

类别:潜水泵发布时间:2021.1.26

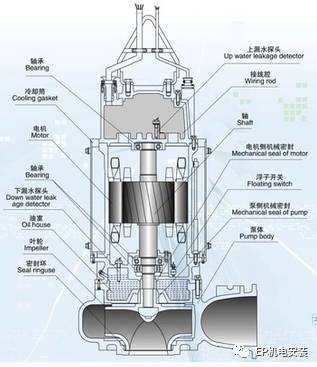

污水泵属于离心杂质的一种,具有多种形式:如潜水式和干式二种,目前最常用的潜水式为WQ型潜水污水泵,最常见的干式污水泵如W型卧式污水泵和WL型立式污水泵二种。主要用于输送城市污水,粪便或液体中含有纤维。纸屑等固体颗粒的介质,通常被输送介质的温度不大于80℃。由于被输送的介质中含有易缠绕或聚束的纤维物。故该种泵流道易于堵塞,泵一旦被堵塞会使泵不能正常工作,甚至烧毁电机,从而造成排污不畅。给城市生活和环保带来严重的影响。因此,抗堵性和可靠性是污水泵优劣的重要因素。

迈科污水泵采用德国ABS公司先进的技术,特别适用于输送含有坚硬固体、纤维的液体,以及特别脏、粘和滑的液体。所有AS泵均装有经调整好的撕裂机构能将污水中长纤维、袋、带、草、布条等撕裂后排出。因此,在污水中工作不会堵塞运行极为可靠。

随着社会的进步,人生活水平的不断提高和环保意识的加强,污水泵已被人们熟悉,应用范围也变得越来越宽广。

当然,污水泵只是一个应用命名,事实上,衬胶渣浆泵作为卧式污水泵应用是很不错的。在处理工业污水时,由于污水中含有酸性或者碱性物质,衬胶泵的使用非常广泛。根据石泵泵业的一些应用案例,衬胶泵中使用橡胶护套,金属叶轮,既可以达到金属泵的高压高效,又可以充分发挥橡胶材质的抗腐蚀性。在处理城市污水时,一般都会在污水处理池前,都会加一个过滤网,将纤维缠绕物等拦在泵的吸入口之前,使得不能进入泵腔,从而使得泵能够更好的工作,寿命更长。

污水泵常规特点

  • 采用先进技术,排污能力强,无堵塞,能有效地通过直径φ30-φ80毫米的固体颗粒。
  • 撕裂机构能够把纤维物质撕裂,切断,然后顺利排放,无需在泵上加滤网。
  • 设计合理,配套电机功率小,节能效果显著。
  • 用最新材料的机械密封,可以使泵安全连续运行在8000小时以上。
  • 构紧凑,移动方便,安装简单,可减少工程造价,无需建造泵房。
  • 能够在全扬程范围内使用,而保证电机不会过载。

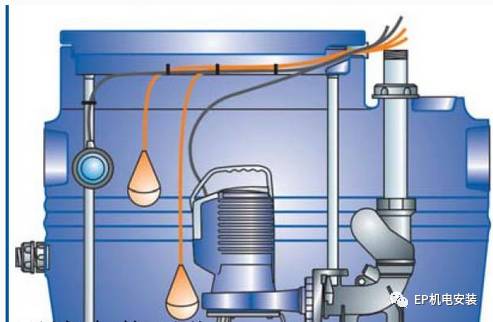

  • 浮球天并可以根据所需的水位变化,自动控制泵的启动与停止,不需专看管。
  • 双导轨自动安装系统,它给安装、维修带来了极大的方便,人可不必为此而进出污水坑。
  • 配备全自动保护控制箱对产品的漏电、漏水以及过载等进行了有效保护,提高了产品的安全性与可靠性

一、安装污水泵对技术要求

  • 泵应能在不拆卸进出口管的条件下,可拆出泵的叶轮、轴、轴承等。
  • 泵设计点流量、扬程、效率不允许有负偏差,汽蚀余量不允许正偏差。泵设计要考虑磨损引起的流量扬程下降。
  • 泵的扬程(包括关闭点的扬程)允许有+5%的偏差。
  • 由设计点到关闭点扬程曲线应平稳上升。
  • 泵能在出口阀关闭的情况下启动,启动后开启出口阀门。
  • 在水泵的出水量为最大水量时,其工作点应处在该水泵的正常特性曲线附近,不能过多的低于其正常的特性曲线。在小流量工况下应保证水泵可安全、平稳地运行,振动、噪音均不超标。
  • 泵、电动机应装在投标人配供的共用底座上,底座必须有足够的强度和刚度,以满足安装及运行的需要。
  • 当多台泵并联运行时,从正常运行范围降到最小流量之间,各泵分担负荷限制其差别在3%以内。
  • 在各种允许的运行工况下均必须保证水泵不发生汽蚀。
  • 排污泵的全自动控制装置由投标人成套供应,投标人提供的全自动控制装置必须是成熟可靠的、性能优异且符合标准的产品。

二、安装污水泵对设备的制造要求

  • 泵的第一临界转速不低于120%额定转速。
  • 泵在正常运行时(设计点),其振动值双幅不得超过有关国家标准,应不大于0.04 mm。
  • 泵的进出口及泵壳顶部应具有放空气口,包括截止门、管道及其它管道附件。
  • 同规格型号的泵所有部件包括备品备件都应能完全替换。
  • 泵的轴承应在所有的稳定和暂态情况(包括启动和停泵)能保持纵向对直。
  • 联轴器都应设置可以拆卸的结实的钢制防护罩,其上有一个钢板网的窗口,以便观察联轴器。
  • 泵本体及外部接口凡需法兰连接的部件均应由投标人配供相应的反法兰及紧固件,其法兰必须符合国家标准。
  • 泵的结构强度应考虑自身的重量、水(油)重、泵的内压力、内外部相连管道产生的作用力(矩)、地震力、转动载荷等影响,确保泵在任何工况下能安全、可靠的运行。
  • 投标人应在投标文件中说明泵的轴封型式,同时要确保密封件的产品质量。采用机械密封时,机械密封的运行寿命应保证在30000小时以上。
  • 投标人应提供泵安装所需的全部地脚螺栓及附件以及泵与电机的公共底座。
  • 泵和电机的轴承应采用进口SKF轴承。
  • 所有铸件执行JB/T6880-93《泵用铸钢件》、《泵用灰铸铁件》标准,铸件不得有缩孔、缩松、夹渣等现象。
  • 油漆、包装、运输按JB2536-80规定执行。所供设备及其他附件的油漆应在工厂内完成,面漆颜色由招标人确定。
  • 泵应具有高效节能的优点,为防止水泵轴系震动,其泵轴必须具有防止振动的优化的结构;泵应具有较强的杂质通过能力,要求其叶轮、泵壳等应具有很好的耐磨性,应选用耐磨的材料;轴承应采用进口优质SKF轴承,该轴承可以不需要内供或外供冷却液来冷却,并保证中间轴承在任何工况下都能安全、可靠、稳定的工作,其使用寿命至少应在4年以上。

三、安装污水泵对仪表和控制要求

设备应配备泵出口的就地压力表(防振型),还应配置相应一次仪表阀门及接口。
电动机的线圈及推力轴承应具有测轴承金属温度的Pt100铂热电阻,投标方在投标书中应详细列出其仪表测点清单。

四、安装污水泵对电动机技术要求

  • 电动机按普通电机直接连接主泵方案,提供三家电机产品的生产厂家及价格供招标方在招标时选择。水泵的投标方应提供水泵与电动机的总装配图和基础图。每一台电动机的设计与构造,必须与它所驱动设备的运行条件和维修要求一致。电动机与其所驱动设备间的设计配合等问题由投标方总负责,投标方应对电动机的质量及售后服务等负责。
  • 当频率为额定,且电源电压与额定值的偏差不超过±10%时,电动机应能输出额定功率,当电压额定,且电源频率与额定值的偏差不超过±1%时,电动机应能输出额定功率。
  • 电动机应保证在80%额定电压下平稳启动,且能在55%额定电压下自启动,电动机应能承受电源快速切换过程中失电而不损坏,并假定电动机在切换前是满载运行。
  • 电动机启动电流倍数不大于6倍额定电流。
  • 电动机防护等级为IP55,其绝缘耐热等级为F级(按B级考核温升)。
  • 电动机出线盒方位应按招标方要求,待技术协议中明确。
  • 每台电动机应提供吊环螺栓,起重吊耳。

五、安装污水泵对环境要求

  • 集水井等抹灰和防水施工完成;
  • 垃圾清理完成;
  • 井盖等施工完善;

六、注意事项

  • 泵使用前应仔细检查电缆有否损坏,紧固件是否松动或脱落,泵在运输、存放、安装过程中有无变形或损坏。
  • 用500V兆欧表测量电泵电动机相同和相对地间绝缘电阻,其值不应低于2兆欧,否则应对电机定子绕组进行干燥处理,干燥处理的温度不允许超过120摄氏度。
  • 该系列泵的安装有固定式和移动式两种。当采用固定式自动安装时,应将链索分别穿进(偏离泵出水口,其连线应平行于泵出水口的)两个吊环螺钉或起吊板中上下起吊电泵。均匀缓慢地沿着导轨下滑,直到自动耦合到位。当采用移动式安装时,先将软管套好,用链索穿进两个吊环上下起吊电泵,注意切不能将电缆当作绳索使用,以免发生危险。
  • 泵接通后的旋转方向从进水口看为逆时针转动,如果电泵反转,只需将电缆线中的任何二根线对调一下接线位置即可。
  • 电泵的机壳地线必须严格按有关规程接妥,为了保证使用时人身安全,在电泵运行时,严禁在附近安装人下水做事或移动,以防万一电泵漏电而发生意外事故。
  • 电泵在无特殊情况下必须配备全自动水泵控制柜,切勿直接挂电网或使用闸刀开关来接通电源,确保电泵正常运行。
  • 不得将电泵长期处于低扬程状态下运行(一般使用扬程不低于额定扬程的60%),最好能控制在建议使用扬程范围以内,以防电泵固超载而烧坏电机。
  • 无自循环冷却装置的泵严禁整体露出水面长期运行,以防电泵过热损坏。
