正确调整节管道泵流量的4个方面

类别:管道泵发布时间:2019.10.25

所谓管道泵是指单吸单级或多级离心泵的一种,属立式结构,因其进出口在同一 直线上,且进出口口径相同,仿似一段管道,可安装在管道的任何位置故取名为管道泵(又名增压泵)。 结构特点:为单吸单级离心泵,进出口相同并在同一 直线上,和轴中心线成直交,为立式泵。

正确调整节管道泵流量的4个方面

管道泵作为一种比较常见的泵经常被用于各种不同的工况,有的工况需要对管道流量进行控制,这是就要对管道的流量有效的调节,宝恒泵业介绍四种管道泵流量调节的方法。

1、阀门节流

改变管道泵流量最简单的方法就是调节泵出口阀门的开度,而水泵转速保持不变(一般为额定转速),其实质是改变管路特性曲线的位置来改变泵的工况点。关小阀门时,管道局部阻力增加,水泵工况点向左移,相应流量减少。阀门全关时,相当于阻力无限大,流量为零,此时管路特性曲线与纵坐标重合。当关小阀门来控制流量时,水泵本身的供水能力不变,扬程特性不变,管阻特性将随阀门开度的改变而改变。这种方法操作简便、流量连续,可以在某一最大流量与零之间随意调节,且无需额外投资,适用场合很广。但节流调节是以消耗管道泵的多余能量, 来维持一定的供给量,管道泵的效率也将随之下降,经济上不太合理。

2、变频调速

工况点偏离高效区是水泵需要调速的基本条件。当水泵的转速改变时,阀门开度保持不变(通常为最大开度),管路系统特性不变,而供水能力和扬程特性随之改变。在所需流量小于额定流量的情况下,变频调速时的扬程比阀门节流小,所以变频调速所需的供水功率也比阀门节流小。很显然,与阀门节流相比,变频调速的节能效果很突出,管道泵的工作效率更高。另外,采用变频调速后,不仅有利于降低管道泵发生汽蚀的可能性,而且还可以通过对升速/降速时间的预置来延长开机/停机过程,使动态转矩大为减小,从而在很大程度上消除了极具破坏性的水锤效应,大大延长了水泵和管道系统的寿命。 事实上,变频调速也有局限性,除了投资较大、维护成本较高外,当水泵变速过大时会造成效率下降,超出泵比例定律范围,不可能无限制调速。

3、切削叶轮

当转速一定时,泵的压头、流量均和叶轮直径有关。对同一型号的泵,可采用切削法改变泵的特性曲线。 切削定律是建立在大量感性试验资料基础上的,它认为如果叶轮的切削量控制在一定限度内(此切削限量与水泵的比转数有关),则切削前后水泵相应的效率可视为不变。切削叶轮是改变水泵性能的一种简便易行的办法,即所谓变径调节,它在一定程度上解决了水泵类型、规格的有限性与供水对象要求的多样性之间的矛盾,扩大了水泵的使用范围。当然,切削叶轮属不可逆过程,用户必须经过精确计算并衡量经济合理性后方可实施。

4、水泵串联和并联

水泵串联是指一台泵的出口向另一台泵的入口输送流体。以最简单的两台相同型号、相同性能的管道泵串联为例:如图3所示,串联性能曲线相当于单泵性能曲线的扬程在流量相同的情况下迭加起来,串联工作点A的流量和扬程都比单泵工作点B的大(公众号:泵管家),但均达不到单泵时的2倍,这是因为泵串联后一方面扬程的增加大于管路阻力的增加,致使富余的扬程促使流量增加,另一方面流量的增加又使阻力增加,抑制了总扬程的升高。水泵串联运行时,必须注意后一台泵是否能够承受升压。启动前每台泵的出口阀都要关闭,然后顺序开启泵和阀门向外供水。
水泵并联是指两台或两台以上的泵向同一压力管路输送流体,其目的是在压头相同时增加流量。仍然以最简单的两台相同型号、相同性能的管道泵并联为例,并联性能曲线相当于单泵性能曲线的流量在扬程相等的情况下迭加起来,并联工作点A的流量和扬程均比单泵工作点B的大,但考虑管阻因素,同样达不到单泵时的2倍。 如果纯粹以增加流量为目的,那么究竟采用并联还是串联应当取决于管路特性曲线的平坦程度,管路特性曲线越平坦,并联后的流量就越接近于单泵运行时的2倍,从而比串联时的流量更大,更有利于运作。

管道泵是进出水口都位于同于直线、进出水口大小和高度相同,电机和叶轮可拆除的立式离心泵,故又名管道式离心泵。管道泵因为进出水口大小和高度相同,相对安装比较简单,维护不用拆除管路等系列优点而被广泛用于建筑和工业生产领域。

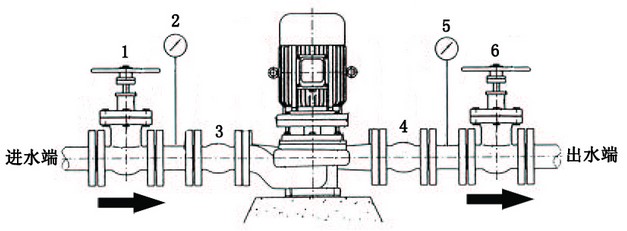

立式单级管道泵安装图及安装附件

  • 1、6为进出水闸阀
  • 2、5为指针压力表
  • 3、4为进出水软接

如果管道泵需要自动运行,需要在泵的出水口安装压力传感器(配合水泵自动控制柜)和单向阀。
需要注意的是:比较小的立式单级管道泵可以卧式安装,太大的不能,防止转子太重偏心运行。

立式多级管道泵安装图及安装附件

  • 1、6为进出水闸阀
  • 2、5为指针压力表
  • 3、4为进出水软接

如果管道泵需要自动运行,需要在泵的出水口安装压力传感器(配合水泵自动控制柜)和单向阀。

管道泵其实就是一条管道上串的一个泵,为了加压用的。跟普通泵的区别就是不放在地上,跟阀门差不多!就相当于把管道上的阀门换成了泵。
